高速隧道“泡沫滅火裝置+消火栓+滅火器”組合安裝圖示

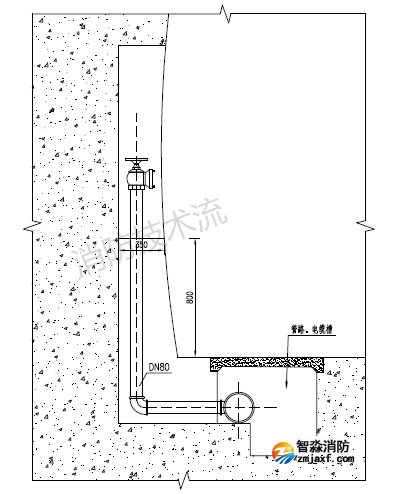

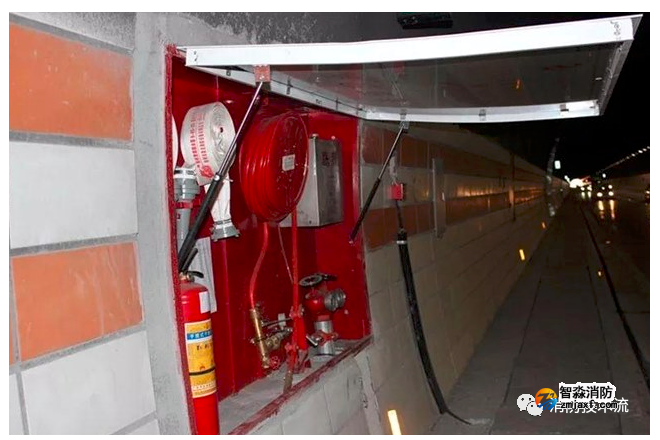

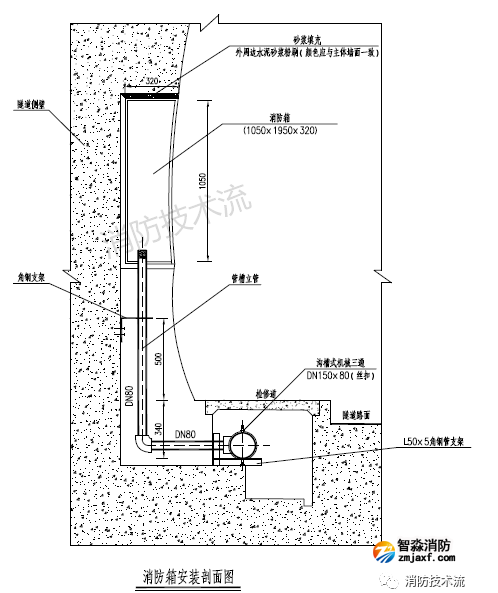

某高速隧道內沿行車方向右側布置消防設備洞室，洞室縱向間距為50m，洞室內設消火栓系統、滅火器和水成膜泡沫滅火裝置。

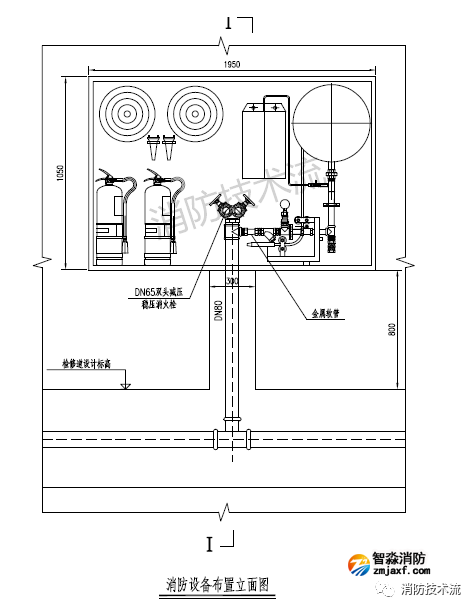

每處消防箱內配置DN65雙頭消火栓1套，DN65水帶（25米）2條，直徑19mm 水槍2支，2具MFZ-8磷酸銨鹽干粉滅火器，消火栓栓口應朝外。每支水槍設計流量不小于5L/S，充實水柱不小于10m。

在消防箱內還設置1套水成膜泡沫滅火裝置，包括噴槍1支、不銹鋼材質泡沫罐1個、30m 橡皮軟管卷盤1 套、比例混合器1 個等，并和室內水消防系統共用1 套消火栓。泡沫罐內貯存AFFF原液30L，混合液濃度為3％，噴射滅火時間≥25分鐘，噴射距離≥6m，發泡倍數≥4.5?；旌弦簯?yīng)注明有效期，罐體需要設置液位顯示裝置。每支噴槍設計流量不小于0.5L/S，充實水柱不小于6m。
