一文讀懂高位消防水箱審驗

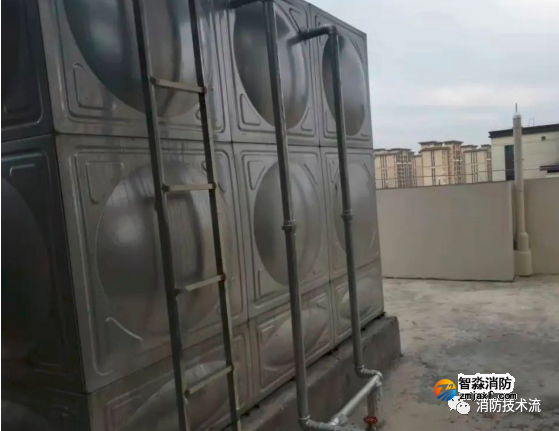

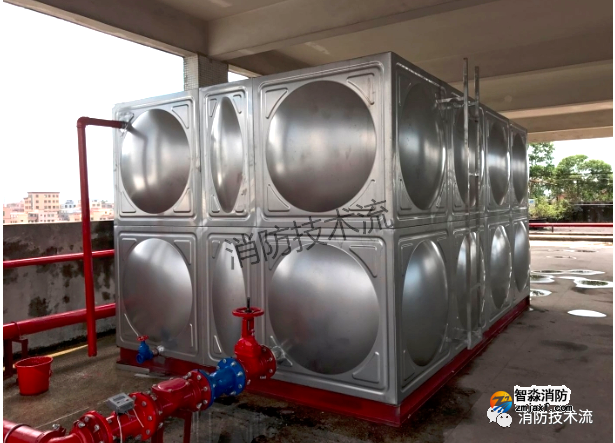

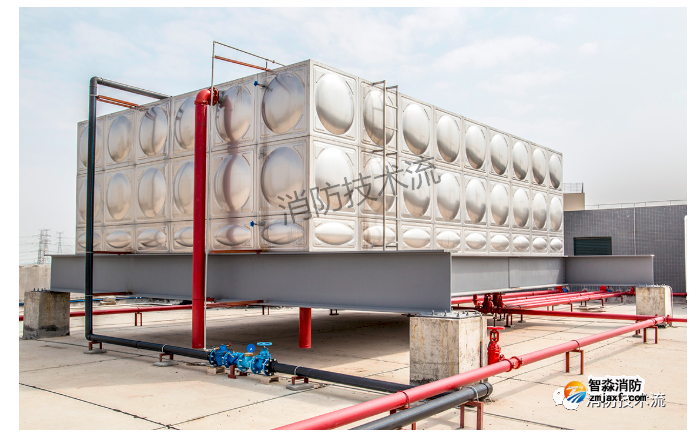

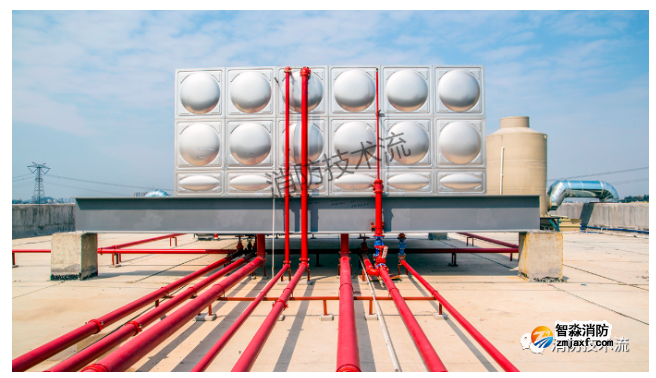

這個大鐵皮箱叫做消防水箱，如果設置在其所服務的水滅火設施的最高處（屋頂），那就稱呼它為高位消防水箱。它可是消防系統的主力軍，一方面，它可以使消防給水管道充滿水，節省消防水泵開啟后充滿管道的時間，為撲滅火災縮短時間，另一方面，設置在高處時能通過重力保障消防水槍的充實水柱，對于撲滅初期火災的成敗有決定性作用。因此，在驗收過程中需要從有效容積、最不利點處的靜水壓力測試、管徑大小等多方面對其進行嚴格的把控。

一、有效容積的確定

高位消防水箱的有效容積應能滿足初期火災消防用水量的要求，對于建筑高度大于21m的多層住宅，不應小于6m3；二類高層住宅，不應小于12m3；一類高層住宅，不應小于18m3；如果是超過100m的一類高層住宅，則不應小于36m3；而對于一類高層公共建筑，不應小于36m3，當建筑高度大于100m時，不應小于50m3，當建筑高度大于150m時，則不應小于100m3。高位消防水箱型號的選擇非常重要，一旦選擇錯誤不滿足最低有效容積的要求，更換起來非常麻煩。

二、最不利點處的靜水壓力要求

高位消防水箱的設置位置應高于其所服務的水滅火設施，且最低有效水位應滿足水滅火設施最不利點處的靜水壓力，多層住宅不宜低于0.07MPa，一類高層公共建筑，不應低于0.1MPa,但當建筑高度超過100m時，不應低于0.15MPa。如果高位消防水箱不能滿足靜壓要求時，可以通過增設穩壓泵來解決。

三、管徑的選擇

溢流管的直徑不應小于進水管直徑的2倍，且不應小于DN100，溢流管的喇叭口直徑不應小于溢流管直徑的1.5倍～2.5倍，值得注意的是消防水池通氣管、呼吸管和溢流水管等應采取防止蟲鼠等進入消防水池的技術措施，在驗收過程中，這是非常容易被遺漏的地方。

進水管的管徑應滿足消防水箱8h充滿水的要求，但管徑不應小于DN32，進水管宜設置液位閥或浮球閥，值得注意的是進水管應在溢流水位以上接入，進水管口的最低點高出溢流邊緣的高度應等于進水管管徑，但最小不應小于100mm，最大不應大于150mm，在驗收過程中，比較容易疏漏的是消水箱補水應設置自動水位控制閥，控制閥直徑應與進水管管徑相同，當采用直接作用式浮球閥時，不宜少于2個，很多項目都只安裝了一個浮球閥。同時，進水管應在溢流水位以上接入，進水管口的最低點高出溢流邊緣的高度應等于進水管管徑，但最小不應小于100mm，最大不應大于150mm。部分項目溢流管接在進水管上面。

出水管管徑應滿足消防給水設計流量的出水要求，且不應小于DN100，值得注意的是出水管應位于高位消防水箱最低水位以下，并應設置防止消防用水進入高位消防水箱的止回閥，同時，進、出水管應設置帶有指示啟閉裝置的閥門。

四、最低有效水位的確定

高位消防水箱的最低有效水位應根據出水管喇叭口和防止旋流器的淹沒深度確定。

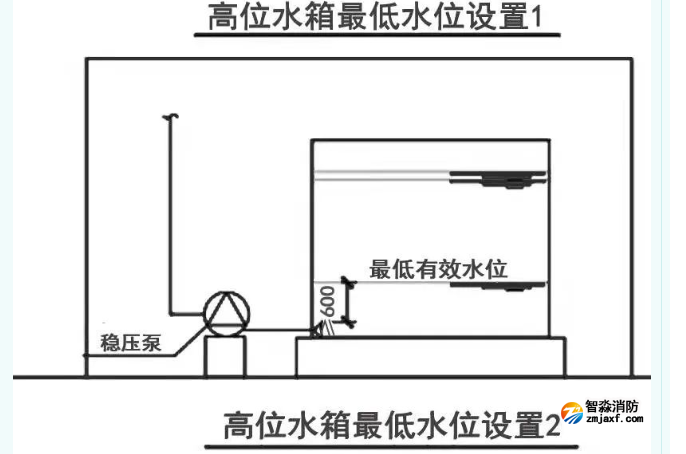

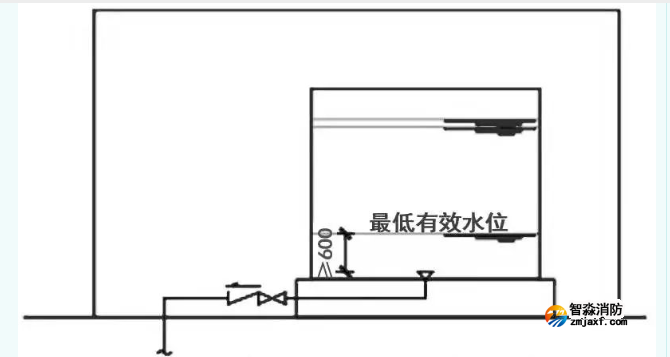

當采用出水管喇叭口時，最低有效水位為喇叭口以上600mm水位；

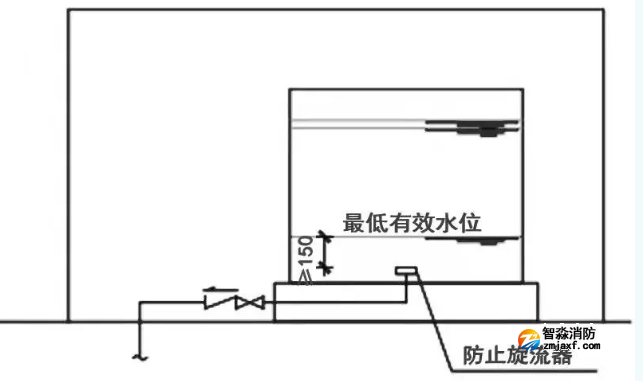

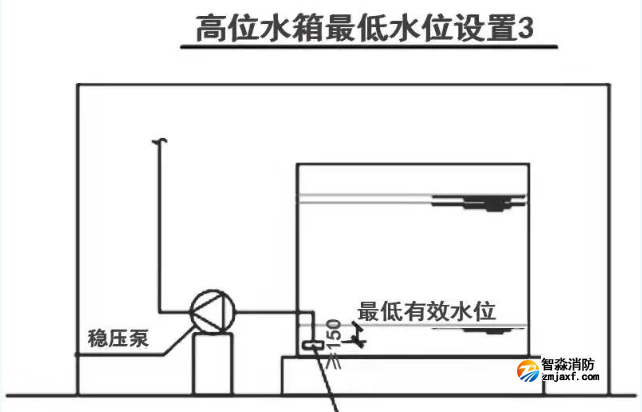

當采用防止旋流器時應根據產品確定，且不應小于150mm的保護高度。

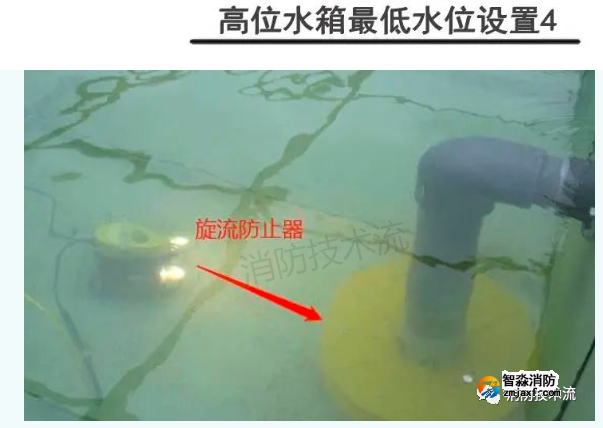

值得注意的是，有一些施工單位未按設計要求安裝旋流防止器。旋流防止器物件雖小，卻是提高消防水箱有效利用率，保證消防水箱有效容積能被全部利用的重要組成。
