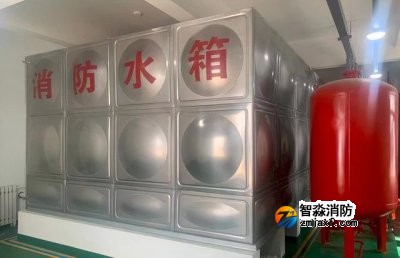

高位消防水箱設置及安裝要求

一、設置目的

1. 利用位差為系統提供準工作狀態下所需要的水壓，達到使管道內的充水保持一定壓力的目的。

2. 提供系統啟動初期的用水量和水壓，在消防水泵出現故障的緊急情況下應急供水，確保噴頭開放后立即噴水，控制初期火災和為外援滅火爭取時間。

二、設置場所

室內采用臨時高壓消防給水系統時，高層民用建筑、總建筑面積大于10000㎡且層數超過2層的公共建筑和其他重要建筑，必須設置高位消防水箱

三、有效容積和靜水壓力

（1） 臨時高壓消防給水系統的高位消防水箱的有效容積應滿足初期火災消防用水量的要求。
        1 一類高層公共建筑，不應小于36m3，但當建筑高度大于100m時，不應小于50m3，當建筑高度大于150m時，不應小于100m3
        2 多層公共建筑、二類高層公共建筑和一類高層住宅，不應小于18m3，當一類高層住宅建筑高度超過100m時，不應小于36m3
        3 二類高層住宅，不應小于12m3
        4 建筑高度大于21m的多層住宅，不應小于6m3
        5 工業建筑室內消防給水設計流量當小于或等于25L/s時，不應小于12m3，大于25L/s時，不應小于18m3
        6 總建筑面積大于10000㎡且小于30000㎡的商店建筑，不應小于36m3，總建筑面積大于30000㎡的商店，不應小于50m3，當與本條第1款規定不一致時應取其較大值。

（2）高位消防水箱的設置位置應高于其所服務的水滅火設施，且最低有效水位應滿足水滅火設施最不利點處的靜水壓力。

        1 一類高層公共建筑，不應低于0.10MPa，但當建筑高度超過100m時，不應低于0.15MPa
        2 高層住宅、二類高層公共建筑、多層公共建筑，不應低于0.07MPa，多層住宅不宜低于0.07MPa
        3 工業建筑不應低于0.10MPa，當建筑體積小于20000m3時，不宜低于0.07MPa
        4 自動噴水滅火系統等自動水滅火系統應根據噴頭滅火需求壓力確定，但最小不應小于0.10MPa
        5 當高位消防水箱不能滿足本條第1款～第4 款的靜壓要求時，應設穩壓泵。

四、設置要求

1. 高位消防水箱的有效容積、出水、排水和水位等，應符合規范規定。

2. 高位消防水箱的最低有效水位應根據出水管喇叭口和防止旋流器的淹沒深度確定，吸水管喇叭口在消防水池最低有效水位下的淹沒深度應根據吸水管喇叭口的水流速度和水力條件確定，但不應小于600mm；當采用防止旋流器時應根據產品確定，且不應小于150mm的保護高度。

3. 高位消防水箱應設置通氣管；消防水箱通氣管、呼吸管和溢流水管等應采取防止蟲鼠等進入消防水池的技術措施。

4. 高位消防水箱外壁與建筑本體結構墻面或其他池壁之間的凈距，應滿足施工或裝配的需要，無管道的側面，凈距不宜小于0.7m；安裝有管道的側面，凈距不宜小于1.0m，且管道外壁與建筑本體墻面之間的通道寬度不宜小于0.6m，設有人孔的水箱頂，其頂面與其上面的建筑物本體板底的凈空不應小于0.8m

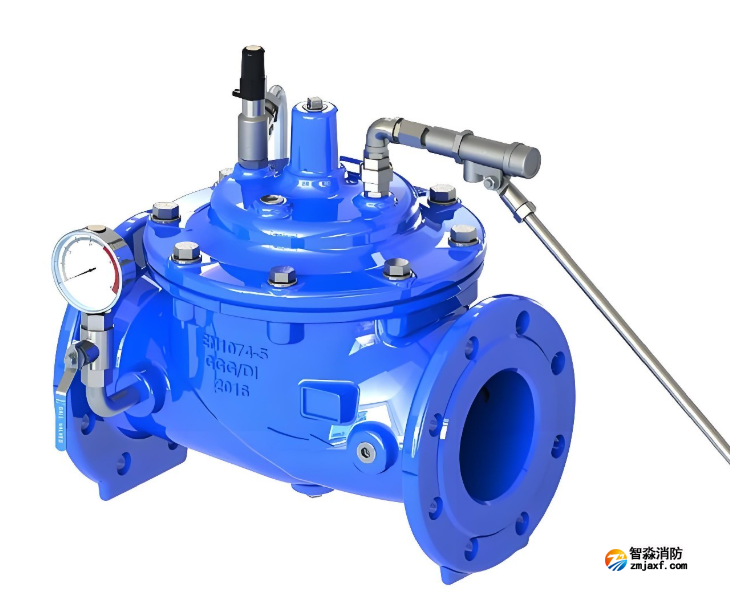

5. 進水管的管徑應滿足消防水箱8h充滿水的要求，但管徑不應小于DN32，進水管宜設置液位閥或浮球閥。

6. 進水管應在溢流水位以上接入，進水管口的最低點高出溢流邊緣的高度應等于進水管管徑，但最小不應小于100mm，最大不應大于150mm。

7. 當進水管為淹沒出流時，應在進水管上設置防止倒流的措施或在管道上設置虹吸破壞孔和真空破壞器，虹吸破壞孔的孔徑不宜小于管徑的1/5，且不應小于25mm。但當采用生活給水系統補水時，進水管不應淹沒出流。

8. 溢流管的直徑不應小于進水管直徑的2倍，且不應小于DN100，溢流管的喇叭口直徑不應小于溢流管直徑的1.5倍～2.5倍。

9. 高位消防水箱出水管管徑應滿足消防給水設計流量的出水要求，且不應小于DN100。出水管應設止回閥，并應與報警閥入口前管道連接。

10. 高位消防水箱出水管應位于高位消防水箱最低水位以下，并應設置防止消防用水進入高位消防水箱的止回閥。

11. 高位消防水箱的進、出水管應設置帶有指示啟閉裝置的閥門。

五、安裝要求

1. 安裝時箱外壁與建筑本體結構墻面或其他池壁之間的凈距，應滿足施工或裝配的需要。無管道的側面，凈距不宜小于0.7m；安裝有管道的側面，凈距不宜小于1.0m，且管道外壁與建筑本體墻面之間的通道寬度不宜小于0.6m；設有人孔的池頂，頂板面與上面建筑本體板底的凈空不應小于0.8m，拼裝形式的高位消防水箱底與所在地坪的距離不宜小于0.5m。

2. 消防水池，高位消防水箱的溢流管、泄水管不得與生產或生活用水的排水系統直接相連，應采用間接排水方式。

3. 高位消防水箱、消防水池的人孔宜密閉。通氣管、溢流管應有防止昆蟲及小動物爬入水池（箱）的措施。

4. 當高位消防水箱、消防水池與其他用途的水箱、水池合用時，應復核有效的消防水量，滿足設計要求，并應設有防止消防用水被他用的措施。

5. 高位消防水箱、消防水池的進水管、出水管上應設置帶有指示啟閉裝置的閥門。

6. 高位消防水箱的出水管上應設置防止消防用水倒流進入高位消防水箱的止回閥。

六、其他

1. 高位消防水箱可采用熱浸鋅鍍鋅鋼板、鋼筋混凝土、不銹鋼板等建造。

2. 當高位消防水箱在屋頂露天設置時，水箱的人孔以及進出水管的閥門等應采取鎖具或閥門箱等保護措施。

3. 嚴寒、寒冷等冬季冰凍地區的消防水箱應設置在消防水箱間內，其他地區宜設置在室內，當必須在屋頂露天設置時，應采取防凍隔熱等安全措施。

4. 高位消防水箱與基礎應牢固連接。

七、維護管理

1. 每月應對消防水池、高位消防水池、高位消防水箱等消防水源設施的水位等進行一次檢測；消防水池（箱）玻璃水位計兩端的角閥在不進行水位觀察時應關閉。

2. 每年應檢查消防水池、消防水箱等蓄水設施的結構材料是否完好，發現問題時應及時處理。
