室外變壓器細水霧滅火系統保護的擋風設置

 一、問題描述及原因分析

1．問題描述

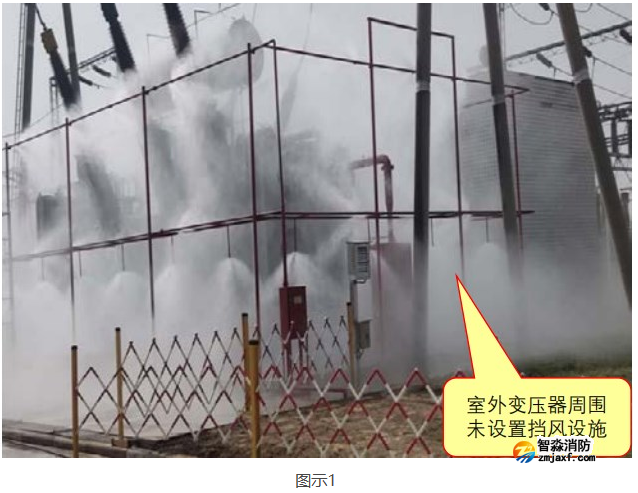

室外變壓器采用開式局部應用細水霧滅火系統保護，沒有設置擋風設施，在室外風速超過3m/s時，細水霧隨風飄散，影響滅火效果。【圖示1】

2．原因分析

設計單位在施工圖設計時，未采取擋風措施，忽視了室外環境風速對細水霧滅火的影響。

二、規范要求及正確做法

1．規范要求

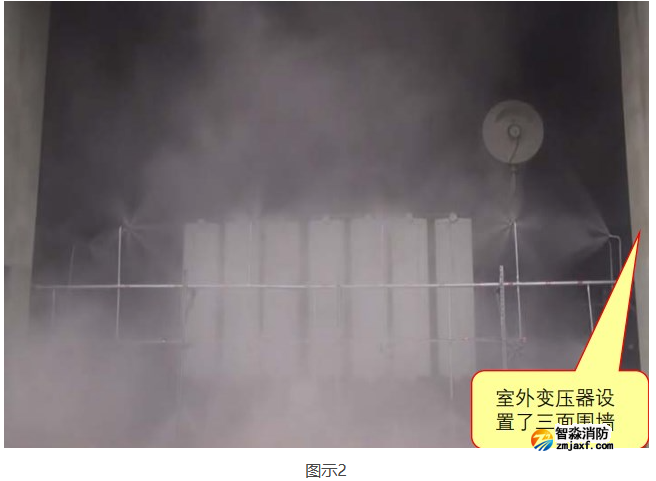

☆《細水霧滅火系統技術規范》(GB 50898-2013)第3.1.6條。【圖示2】

2．正確做法

三、應對措施及防治指南

當室外變壓器采用細水霧滅火系統進行保護時，設計應考慮在室外變壓器周圍設置不燃燒墻體作為擋風措施，這樣當細水霧滅火時可不受風速的影響，以保證系統的滅火效果。
