一、問題描述及原因分析
1.問題描述

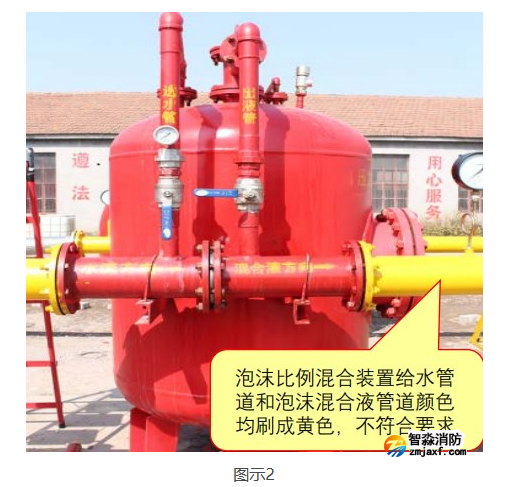

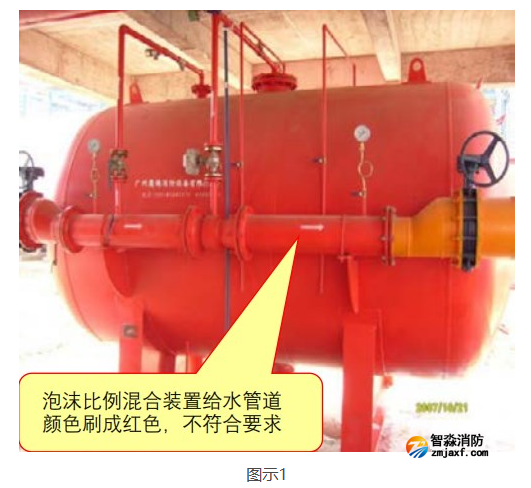

泡沫滅火系統管道涂刷的顏色不符合規范要求?!緢D示1】【圖示2】
2.原因分析
1)設計圖紙未明確泡沫滅火系統管道的色標要求;
2)施工單位對泡沫滅火系統管道顏色要求不清楚,在施工過程中將進水管、泡沫混合液管均刷成紅色,或?qū)⑴菽旌弦狠斔凸艿劳砍牲S色、綠色等其他顏色。
二、規范要求及正確做法
1.規范要求
☆《泡沫滅火系統技術標準》(GB 50151-2021)第3.1.2條。【圖示3】
2.正確做法
三、應對措施及防治指南
1.施工圖設計時應依據規范要求,在圖中明確泡沫消防給水管、泡沫混合液輸送管等管道的油漆顏色要求;
2.施工單位應按照規范和施工圖設計要求,將泡沫消防水泵、泡沫液泵、泡沫液儲罐、泡沫產生器、泡沫液管道、泡沫混合液管道、泡沫管道、管道過濾器等涂成紅色,將泡沫消防給水管道涂成綠色;埋地、暗敷等隱蔽工程管道可不涂色。
來源:《江蘇省民用建筑工程消防驗收常見問題解析及防治指南》
附:GB50151-2021《泡沫滅火系統技術標準》
3.1.2 系統主要組件宜按下列規定涂色:
1.泡沫消防水泵、泡沫液泵、泡沫液儲罐、泡沫產生器、泡沫液管道、泡沫混合液管道、泡沫管道、管道過濾器等宜涂紅色;
2.給水管道宜涂綠色;
3.當管道較多,泡沫系統管道與工藝管道涂色有矛盾時,可涂相應的色帶或色環;
4.隱蔽工程管道可不涂色。
條文說明:泡沫消防水泵等設備與管道著色是國內外消防界的習慣做法,本條是根據國內消防界的著色習慣制訂的。
工程中除了泡沫滅火系統組件、消防冷卻水系統組件外,還會有較多的工藝組件。為避免因混淆而導致救火人員忙亂中誤操作,涂色應有統一要求。當因管道多而與工藝管道涂色發生矛盾時,也可涂相應的色帶或色環。
