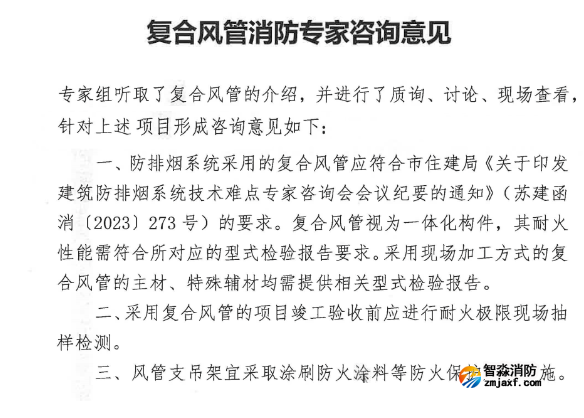

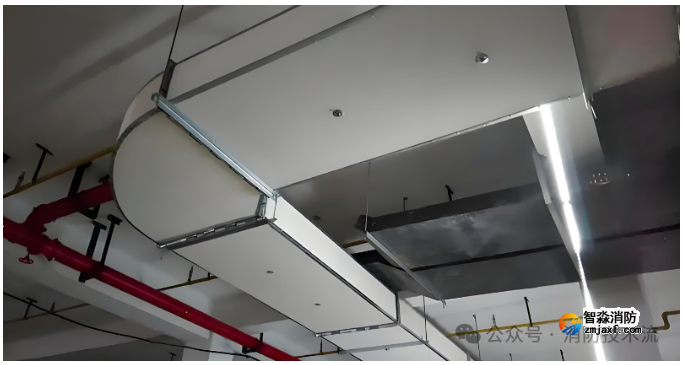

近日，蘇州工業園區規劃建設委員會組織召開消防專家咨詢會，針對防排煙復合風管常見問題進行質詢、討論、現場查看，并對復合風管的使用和驗收提出要求和意見，供今后項目參考。不符合《通風與空調工程施工質量驗收規范》（GB50243-2016）的有關規定，當夾芯彩鋼板復合材料風管用于排煙系統時，內壁金屬板的厚度應符合表4.2.3-1的規定（內壁金屬板的厚度大于等于0.75mm)。用于高層建筑時，不符合《建筑機電工程抗震設計規范》（GB50981-2014）的有關規定，當防排煙管道用于高層建筑及9度地區的建筑時，應采用熱鍍鋅鋼板或鋼板制作。不符合《建筑防煙排煙系統技術標準》（GB51251-2017）中6.3.1第5條 “排煙風管的隔熱層應采用厚度不小于 40mm的不燃絕熱材料”。專家組聽取了復合風管的介紹，并進行了質詢、討論、現場查看針對上述 項目形成咨詢意見如下:一、防排煙系統采用的復合風管應符合市住建局《關于印發建筑防排煙系統技術難點專家咨詢會會議紀要的通知》(蘇建函消 (2023)273號)的要求。復合風管視為一體化構件，其耐火性能需符合所對應的型式檢驗報告要求。采用現場加工方式的復合風管的主材、特殊輔材均需提供相關型式檢驗報告。二、采用復合風管的項目竣工驗收前應進行耐火極限現場抽樣檢測。三、風管支吊架宜采取涂刷防火涂料等防火保護加強措施。
建筑防排煙系統技術疑點專家咨詢會會議紀要2023年10月11日下午，蘇州市住房和城鄉建設局組織召開建筑防排煙系統設計技術難點專家咨詢會議。會議邀請了應急管理部四川消防研究所、《建筑防煙排煙系統技術標準》編制組成員王炯、尹航兩位專家進行答疑。王炯、尹航兩位專家根據規范編制的指導思想、原則和目的，就前期收集的建筑防排煙系統技術疑點、難點問題一一解答。與會人員就建筑防排煙系統設計技術疑點、難點問題進行了充分討論并達成一致意見?，F(xiàn)紀要如下：1.建筑的防煙樓梯間及其前室、消防電梯的前室和合用前室應采用何種防煙方式，應根據《消防設施通用規范》（GB 55036-2022）第11.2.1的規定進行判定。對于建筑高度大于50m的公共建筑，裙房中符合自然通風條件的防煙樓梯間及其前室、消防電梯的前室和合用前室可采用自然通風防煙方式;主體建筑中僅服務于建筑高度小于等于50m部分且符合自然通風條件的防煙樓梯間及其前室、消防電梯的前室和合用前室,可采用自然通風防煙方式，但建筑高度小于等于50m部分與建筑高度大于50m部分之間交界處應采用防火分隔措施(防火墻、甲級防火門或特級防火卷簾)。（兩部分樓梯火災時不共用）2.電動汽車庫的防火單元的補風管應獨立設置，不可在同一防火分區的兩個防火單元之間的防火隔墻上設置防火風口進行間接補風。3.老年人照料設施和醫院的避難間，其自然通風設施的設置應符合《消防設施通用規范》（GB 55036-2022）第11.2.4的規定，即避難間應至少有一側外墻具有可開啟外窗，可開啟有效面積應大于或等于該避難間地面面積的2％，并應大于或等于2.0㎡。（1）《建筑防火通用規范》（GB 55037-2022）第2.2.4條及2.2.5條中所述的應急排煙窗及應急排煙排熱設施，即代指《建筑防煙排煙系統技術標準》（GB 51251-2017）相關條文所述的固定窗；（2）應急排煙窗及應急排煙排熱設施的設置場所、設置部位及功能要求應符合《建筑防火通用規范》（GB 55037-2022）第2.2.4條及2.2.5條的規定，設置面積等其他具體設置要求應符合《建筑防煙排煙系統技術標準》（GB 51251-2017）有關固定窗的相關條款規定；（3）《建筑防火通用規范》（GB 55037-2022）第2.2.5條所述的有特殊功能、性能要求，可不在外墻或屋頂設置應急排煙排熱設施的場所，主要指為滿足建筑的實際使用功能要求，不允許設置應急排煙排熱設施的建筑或建筑中的某些區域。例如，具有高潔凈度要求的實驗室、生產車間，具有高傳染性或毒性的生物安全實驗室，有特殊防護要求或有高電磁屏蔽性能要求的場所，有特殊安保要求的金庫和藏品庫等。2.自動扶梯區域四周應設置擋煙垂壁，并宜設置排煙設施。當設置排煙設施確有困難時，自動扶梯區域應無可燃物且無其它使用功能，且自動扶梯區域四周防火卷簾的聯動控制邏輯應確保火災發生時自動扶梯區域內人員的安全疏散。3.空間凈高不大于3.0m的走道或者室內場所，擋煙垂壁底距地不應小于2.0m，當確有困難時，可采用與消防信號聯動的活動擋煙垂壁，且垂壁底距地高度應有利于逃生人員以彎腰低姿快速安全疏散。4.當“2022年江蘇省建設工程施工圖設計審查技術問答”相關解釋與《建筑防火通用規范》（GB 55037-2022）相關條文有沖突時，應以《建筑防火通用規范》（GB 55037-2022）的相關規定為準執行。5.既有建筑改造不改變使用功能的，應執行現行國家工程建設消防技術標準，受條件限制確有困難的，應不低于建成時的消防技術標準。具體的建筑改造消防設計要點應根據消防設計審查驗收主管部門的相關規定和要求確定。6.排煙防火閥應具有在280℃時自行關閉的功能，但僅設置于排煙風機入口處的排煙防火閥需在280℃關閉時聯鎖關閉相應排煙風機、補風機。7.對于建筑中需要設置排煙系統的場所，當設置氣體滅火系統等在滅火劑釋放前必須關閉通風系統、防護區開口的滅火系統時，允許將排煙系統改為事故通風系統，當設置排煙系統（包括自然排煙系統和機械排煙系統）時，不應采用火災自動報警系統聯動啟動的方式自動開啟系統排煙，以保證滅火系統實施有效滅火。8.《建筑設計防火規范》（GB 50016-2014 2018版）第8.5.2.2條中所述的“建筑面積大于5000m2的丁類生產車間”，其中的建筑面積指的是建筑中單個車間的面積。（一）目前市面上防排煙風管產品種類多樣，應如何判定相關產品是否符合消防要求？會議認為應從以下幾方面進行判定：1.防排煙風管產品的耐火極限需根據《通風管道耐火試驗方法》（GB/T 17428-2009）進行判定，并同時滿足耐火完整性和耐火隔熱性的要求，需提供相關檢測報告。2.防排煙風管產品應采用不燃材料制作，需提供相關檢測報告；板材不應含有在高溫下會產生煙氣或釋放有害氣體的EPS聚苯顆?；蚰拘嫉扔袡C物，且根據火災標準溫升曲線，產品熔點應大于800℃為宜，玻璃棉、酚醛板等類型產品在當前技術水平下較難滿足上述要求，不建議采用。3.當防排煙風管采用復合風管時，復合板材的覆面層粘貼應牢固,表面平整無破損,內部絕熱材料不得外露。4.《建筑機電工程抗震設計規范》（GB 50981-2014）規定當防排煙管道用于高層建筑及9度地區的建筑時，應采用熱鍍鋅鋼板或鋼板制作。故用于高層建筑及9度地區建筑的復合風管需內外襯鋼板，可不對內外襯鋼板厚度做相對應要求，風管整體滿足風壓強度測試即可，且需廠家提供復合風管滿足抗震要求的抗震檢測報告，以確保風管系統具有足夠的牢固性與韌性，進而確保防排煙系統的可靠性與安全性。（二）如何對施工現場風管實際性能與測試性能的一致性進行確認？會議認為：建設單位、監理單位在材料進場時應要求風管的供貨方（即取得型式檢驗合格報告的送檢單位）對其風管的耐火性能檢測提供相關型式檢驗報告原件，結合型式檢驗報告對應供貨材質進行檢測，非金屬及復合材料成品風管還涉及《建筑機電工程抗震設計規范》（GB 50981-2014）、《通風與空調工程施工質量驗收規范》（GB 50243-2016）、《非金屬及復合風管》（JG/T 258-2018）、《不燃無機復合板》（GB/T 25970-2010）等標準規定的抗震、抗老化、受熱時不產生毒性氣體及任何環境下不吸潮、不返鹵的要求，需要廠家提供相關規范要求的檢測報告。不燃無機復合風管所形成的復合體或金屬風管外包覆結構復合體，經常采用現場加工方式，需嚴格控制其施工質量，建設單位可要求供貨方（即取得型式檢驗合格報告的送檢單位）提供與送檢樣品一致的原材料及加工工藝說明，對各類主材、特殊輔材（如“耐火隔熱層”、“高溫膠”等）等材料，生產廠家必須提供其品牌、成分、耐高溫度、厚度、涂刷方式及部位的詳細說明以及安裝工藝流程，由建設、施工、監理單位確認，施工單位嚴格按工藝施工；不燃無機復合風管視為一體化構件，其質量及產品一致性需符合所對應的型式檢驗報告要求。（三）根據《通風與空調工程施工質量驗收規范》（GB 50243-2016）的有關規定，當夾芯彩鋼板復合材料風管用于排煙系統時，內壁金屬板的厚度應符合表4.2.3-1的規定（內壁金屬板的厚度大于等于0.75mm）。若用于排煙系統的復合風管本身使用的板材為硬質，內襯不加彩鋼的情況下皆可滿足抗風壓強度要求，其風管內壁金屬板的厚度是否需要參照上述規定執行？會議認為：《通風與空調工程施工質量驗收規范》（GB 50243-2016）中所述復合材料風管內壁金屬板的厚度要求是針對采用玻璃纖維等常規質地較柔軟的隔熱材料的雙面彩鋼板復合風管，鋼板厚度主要是為了確保系統的抗風壓強度。故其規定對象并不包含當下采用新工藝制作，且具備高強度的復合成品風管。當廠家提供對應風管系統滿足規范《非金屬及復合風管》JG/T258-2018要求強度的型式檢測報告時，即可視為其風管各組成部分的材質、厚度等參數均已足夠確保風管強度，故復合風管需內外襯鋼板，可不對內外襯鋼板厚度做相對應要求，風管整體滿足風壓強度測試即可。（四）《建筑防煙排煙系統技術標準》（GB 51251-2017）中6.3.1第5條要求“排煙風管的隔熱層應采用厚度不小于 40mm的不燃絕熱材料”，復合風管板材的耐火隔熱層是否應滿足該厚度要求？會議認為：《建筑防煙排煙系統技術標準》（GB 51251-2017）關于排煙風管的隔熱層應采用厚度不小于40mm的不燃絕熱材料是針對巖棉、玻璃棉等常規隔熱材料提出的要求。鑒于耐火性、隔熱性性能更好的新材料在復合風管制作過程中的應用，當廠家能提供復合風管滿足相應耐火極限要求的型式檢驗報告時，該復合風管板材耐火隔熱層的材質、厚度等均不受40mm的限制。
2023年10月11日
