樓梯間“樓層標志燈”、“方向標志燈”設置要求

《消防應急照明和疏散指示系統技術標準》GB 51309-2018節選

2.0.5 消防應急標志燈具fire emergency indicating luminaire

　　用圖形、文字指示疏散方向，指示疏散出口安全出口、樓層、避難層（間）、殘疾人通道的燈具。

3.2.2 燈具的布置應根據疏散指示方案進行設計，且燈具的布置原則應符合下列規定：

　　1 照明燈的設置應保證為人員在疏散路徑及相關區域的疏散提供最基本的照度；

　　2 標志燈的設置應保證人員能夠清晰地辨識疏散路徑、疏散方向、安全出口的位置、所處的樓層位置。

3.2.9 方向標志燈的設置應符合下列規定：

　　1有維護結構的疏散走道、樓梯應符合下列規定：

　　1）應設置在走道、樓梯兩側距地面、梯面高度1m以下的墻面、柱面上；

3.2.10 樓梯間每層應設置指示該樓層的標志燈（以下簡稱“樓層標志燈”）。

　　3.2.10【條文說明】為了便于在樓梯間內的人員準確識別所在樓層的位置，樓梯間每層面向梯面的墻上均應設置指示本樓層的樓層標志燈。

3.2.11 人員密集場所的疏散出口、安全出口附近應增設多信息復合標志燈具。

　　3.3.3 水平疏散區域燈具配電回路的設計應符合下列規定：

　　1 應按防火分區、同一防火分區的樓層、隧道區間、地鐵站臺和站廳等為基本單元設置配電回路；

　　2 除住宅建筑外，不同的防火分區、隧道區間、地鐵站臺和站廳不能共用同一配電回路；

　　3 避難走道應單獨設置配電回路；

　　4 防煙樓梯間前室及合用前室內設置的燈具應由前室所在樓層的配電回路供電；

　　5 配電室、消防控制室、消防水泵房、自備發電機房等發生火災時仍需工作、值守的區域和相關疏散通道，應單獨設置配電回路。

3.3.4 豎向疏散區域燈具配電回路的設計應符合下列規定：

　　1 封閉樓梯間、防煙樓梯間、室外疏散樓梯應單獨設置配電回路；

　　2 敞開樓梯間內設置的燈具應由燈具所在樓層或就近樓層的配電回路供電；

　　3 避難層和避難層連接的下行樓梯間應單獨設置配電回路。

4.5.12 樓層標志燈應安裝在樓梯間內朝向樓梯的正面墻上，標志燈底邊距地面的高度宜為2.2m～2.5m。

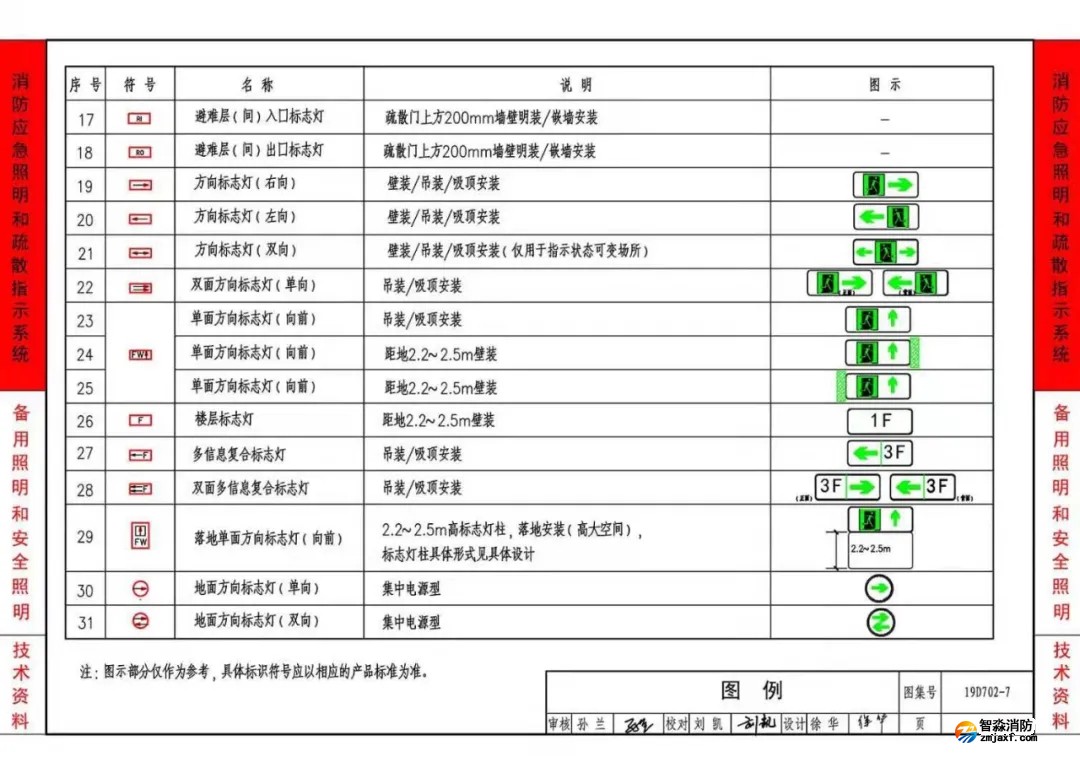

《應急照明設計與安裝》19D702-7節選

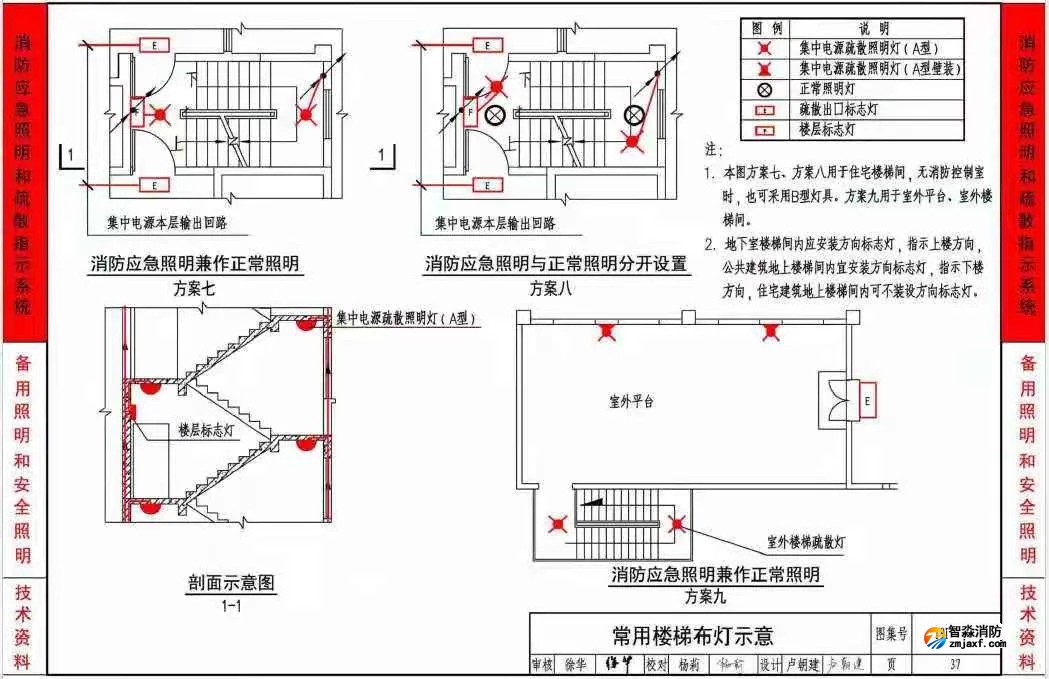

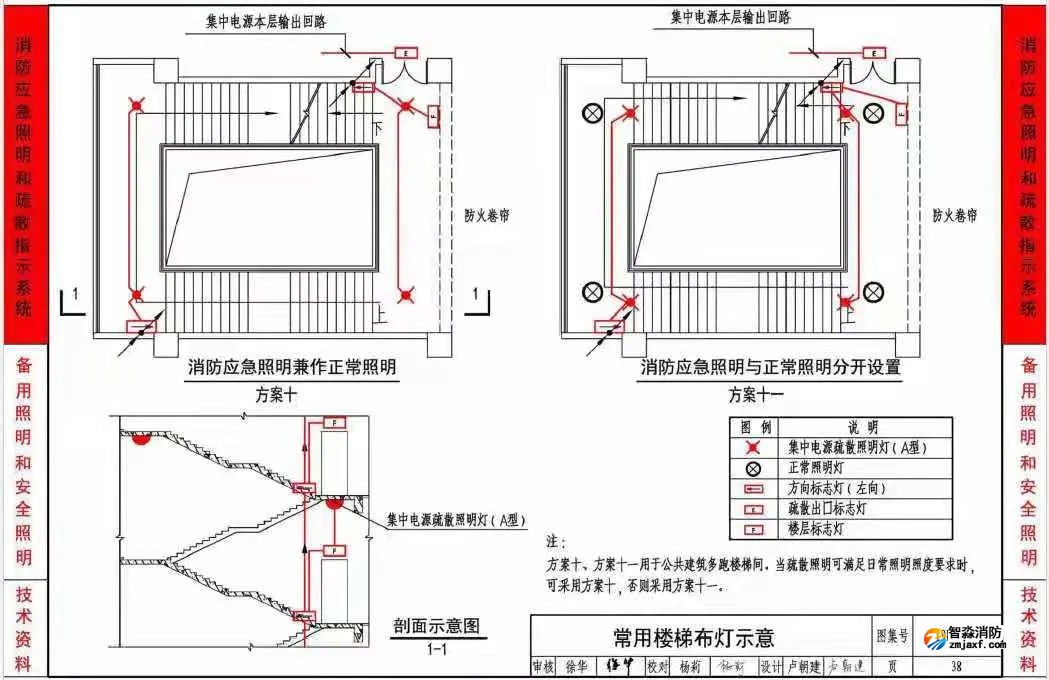

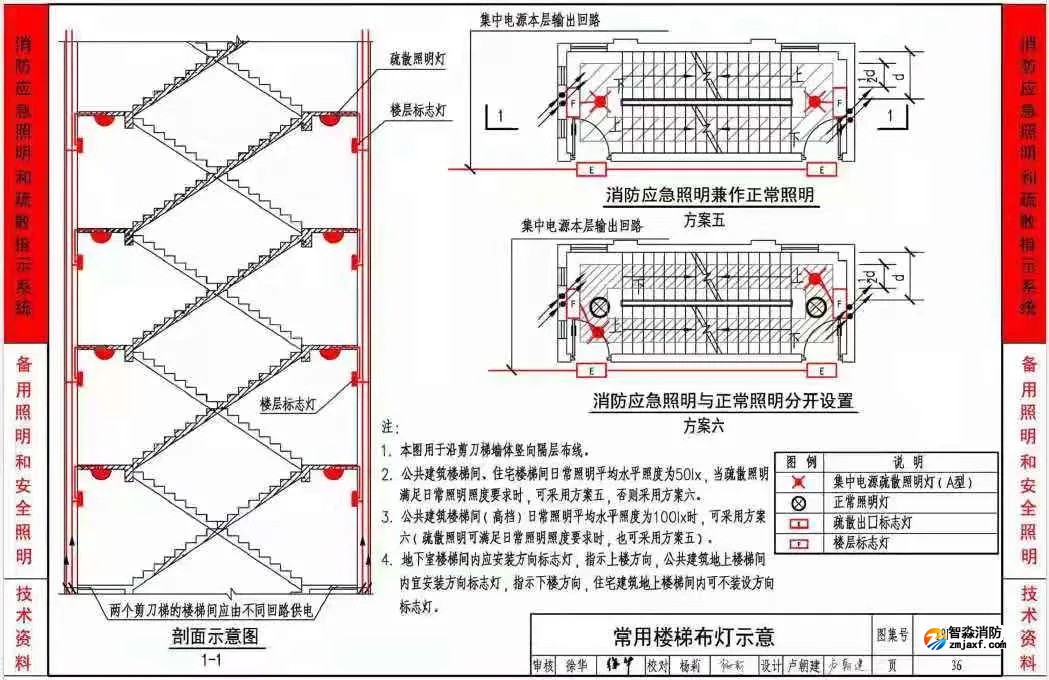

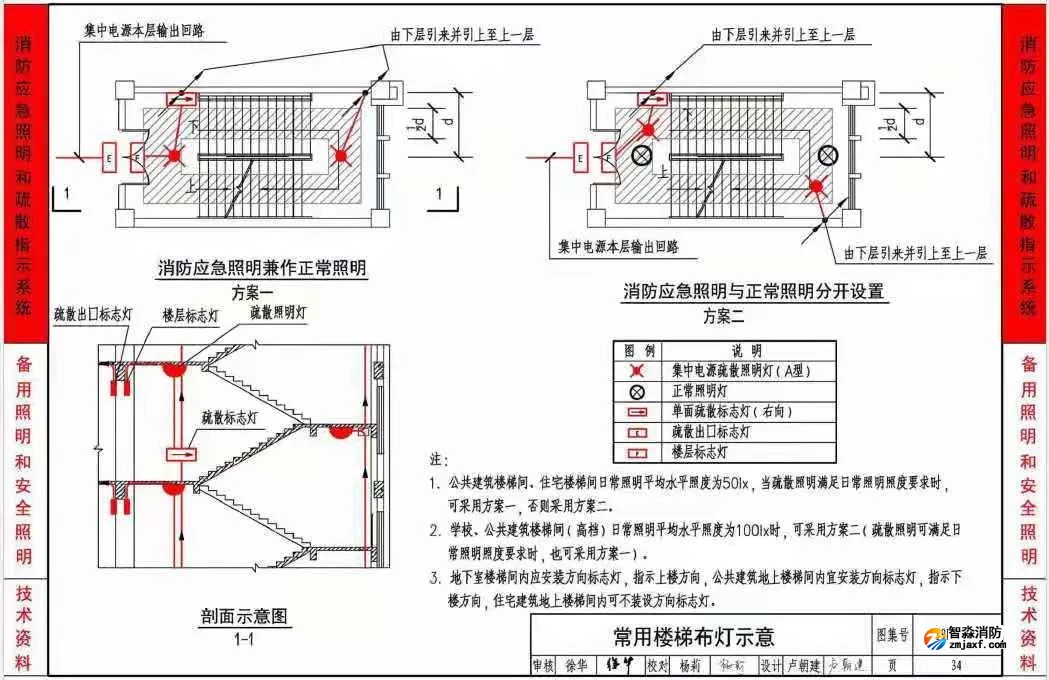

在圖集《應急照明設計與安裝》19D702-7“常用樓梯布燈示意”小注部分提到：地下室樓梯間內應安裝方向標志燈，指示上樓方向，公共建筑地上樓梯間內宜安裝方向標志燈，指示下樓方向，住宅建筑地上樓梯間內可不裝設方向標志燈。

關于“住宅建筑地上樓梯間內可不裝設方向標志燈”，中國勘察設計協會電氣分會副會長、清華大學建筑設計研究院有限公司電氣總工程師、《應急照明設計與安裝》圖集主編徐華曾做過如下解讀：

　　問：GB50016中10.3.5公共建筑、建筑高度大于54m的住宅建筑、高層廠房（庫房）和甲、乙、丙類單、多層廠房，應設置燈光疏散指示標志；圖集內定義住宅建筑樓梯間可以不設置疏散指示標志。通常情況，圖集與規范互相矛盾的情況下，以規范為準，是否會修改圖集？

　　徐華：規范GB50016中要求住宅建筑設疏散指示標志，并沒有要求樓梯間設置，住宅走廊、門廳等部位設置了，也是滿足規范的。對于具體怎么設置，一般是看GB 51309，而19D702-7即是對怎樣設置的解釋和示范，這次明確了所有的地下的樓梯間均需要設置，并且指向向上，地上的公共建筑樓梯間宜設置，地上的住宅樓梯間可不設置，因為公共建筑，人員密集，對現場有可能不熟悉，故宜設置，而住宅建筑，人員對環境熟悉，樓梯間有疏散照度的要求，火災時大家都知道向樓下疏散，并且住宅樓梯間一般比較小，安裝后又容易毀壞，因此圖集做了在地上住宅樓梯間不設疏散方向標志燈的示范，即是滿足安全的情況下，經濟性和可靠性的統一。
