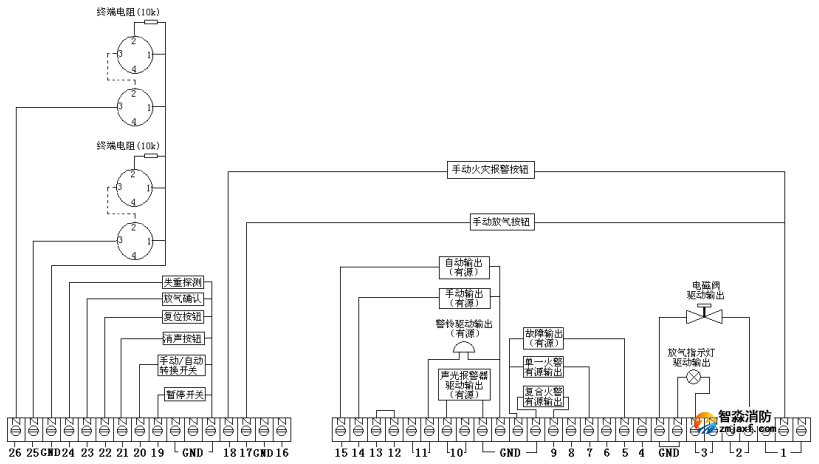

氣體滅火控制器安裝接線圖（有源輸出）：

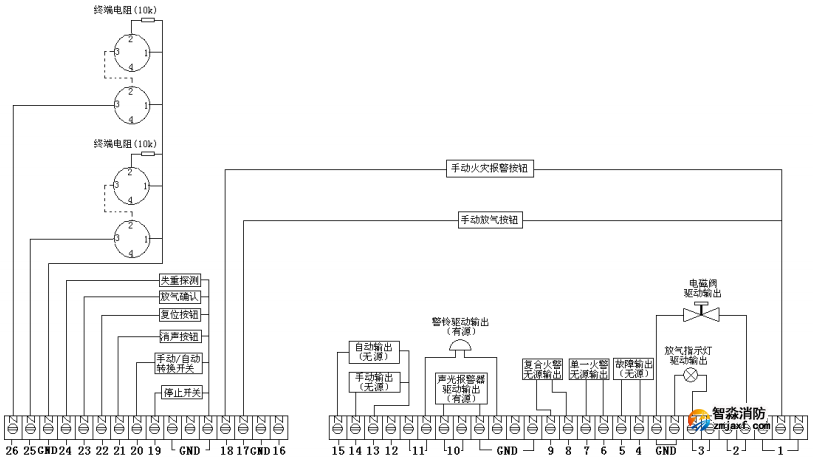

氣體滅火控制器安裝接線圖（部分無源輸出）：

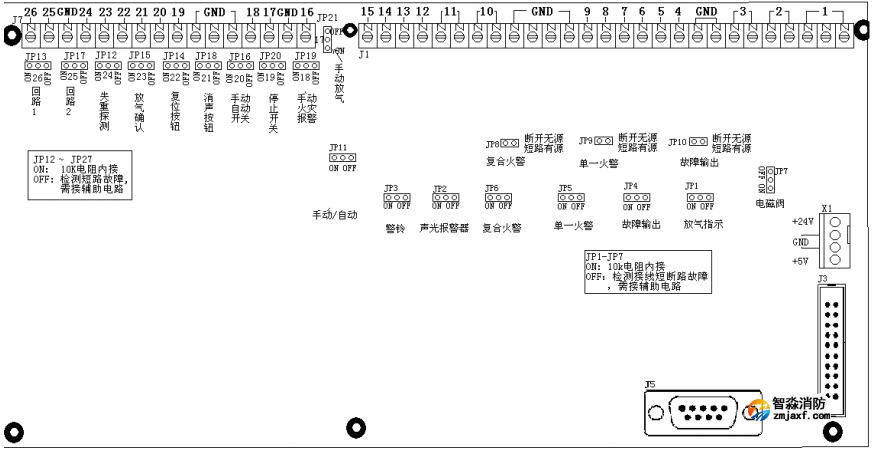

氣體滅火控制器端子位置圖：
X1(4位)：電源輸入端子
J3：鍵盤顯示連接端子
J5：電源故障輸入端子
J7：輸入端子
J1：輸出端子
JP12-JP21：輸入回路內置終端電阻選擇跳線
JP1-JP7：輸出回路內置終端電阻選擇跳線

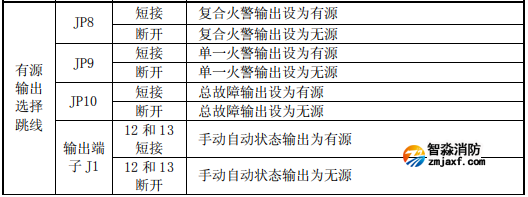

JP8：復合火警有源/無源選擇跳線
JP9：?jiǎn)我换鹁性?無源選擇跳線
JP10：故障輸出有源/無源選擇跳線
主控板上輸入端子的用途
16：+24VK
17：手動放氣按鈕輸入
18：手動火災報警按鈕輸入
19：暫停開關輸入
20：手動/自動轉換開關輸入
21：消聲按鈕輸入
22：復位按鈕輸入
23：放氣確認壓力反饋輸入端子
24：失重報警輸入端子
25：第二探測報警回路輸入端子
26：第一探測報警回路輸入端子
