泛海三江KZ-A53輸出模塊接線圖

KZ-A53型輸出模塊與泛海三江A系列火災報警控制器配套使用。它采用無極性二總線供電方式，超低功耗設計，無需外加24V電源，主要對消防聯動設備（如警鈴等）進行輸出控制。

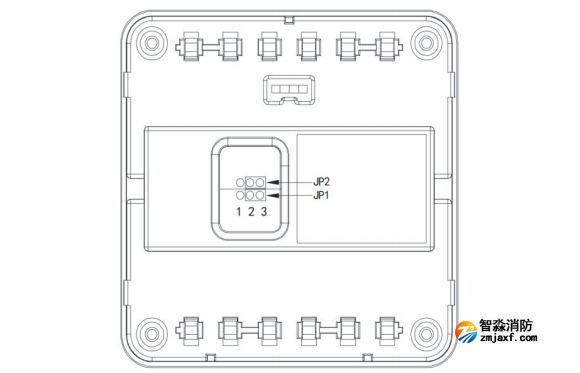

KZ-A53輸出模塊跳線定義：

　　工程應用是JP1、JP2需短接1、2腳（出廠默認短接2、3腳，僅用于生產測試），此時負載回路末端必需正確接入47kΩ終端負載（電阻），模塊能識別負載回路的短斷路故障。

　　模塊為有源輸出需外接DC24V電源，NO1與+24V、NO2與GND應短接。COM1、COM2有源輸出端應串聯一個1N4007二極管后再連受控設備。

KZ-A53輸出模塊接線圖：

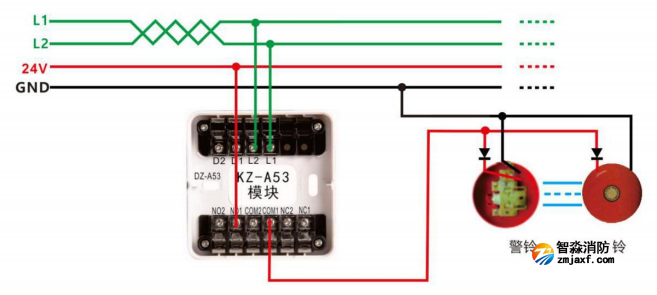

 跳線JP1短接2、3的接線方法

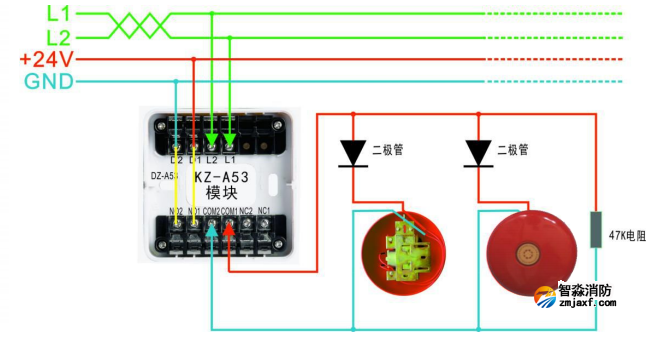

跳線JP1短接1、2的接線方法

（末端要加裝47K電阻）
