海灣J-SAF-GST9213A(Ex)型消火栓按鈕接線安裝

特點

  海灣J-SAF-GST9213A(Ex)型消火栓按鈕安裝在公共場所，當人工確認發生火災后，按下此按鈕，即 可向火災報警控制器發出報警信號，控制器接收到報警信號，將顯示出與按鈕相連的編址接口模塊 的編號，并發出報警聲響。本按鈕防爆類型為本質安全型，符合 GB3836.1-2010《爆炸性環境第 1 部分：設備通用要求》和 GB 3836.2-2010《爆炸性環境第 4 部分：由本質安全型“i”保護的設備》 的有關規定，并取得了 防爆產品檢驗機關頒發的產品防爆合格證書，主要應用于石油及化工等 易燃、易爆場所。  按鈕為非編碼型，使用時需與 GST-LD-8331 模塊箱連接，與終端電阻配合使用，可以直接接入 各類火災報警控制器。

主要技術指標

(1) 工作電壓：DC12V～ DC28V

(2) 監視電流：0mA

(3) 報警電流≤30mA

(4) 安全柵輸出參數：U0=28V，I0=93mA

(5) 防爆標志：ExibⅡCT6 Gb

(6) 啟動燈：紅色，按鈕按下時此燈點亮

(7) 回答燈：綠色，消防水泵運行時此燈點亮

(8) 使用環境：溫度：0℃～+55℃  相對濕度≤95%，不結露  大氣壓力: 86kPa～106kPa

(9) 外殼防護等級：IP43

(10) 外形尺寸：95.4mm×98.4mm×52.5mm (帶底殼)

結構特征、安裝與布線

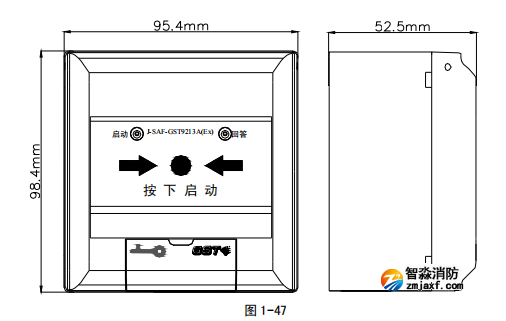

消火栓按鈕外形示意圖如圖 1-47 所示:

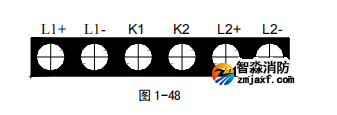

消火栓按鈕安裝方式與 J-SAM-GSTN9311(Ex)手動火災報警按鈕相同，對外接線端子示意圖如 圖 1-48 所示：

其中：L1+、L1-：接安全柵本安側  K1、K2：常開輸出端子  L2+、L2-：接下一按鈕或終端電阻  具體接線參見 章 5.3 節 GST-LD-8331 模塊箱接線說明。

布線要求：電纜均選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于 0.083μF， 分布電感不得大于 4.0mH。
