測量放線施工標準化做法圖冊，精細到每一步！

1、目的：

明確、規范土建工程放線的標準動作，提升土建工程放線精度。

2、適用范圍：

適用于佛山公司所有在建及新建項目。

3、編制說明

本標準做法要求所有在建及新建項目均按此做法執行。

4、放線標準做法

4.1 測量工作原則

審查圖紙：所有尺寸、建筑物關系進行校核，平面、立面、大樣圖所標注的同一位置的建筑物尺寸、形狀、標高是否一致；室內外標高之間的關系是否正確。

實施測量原則：以大定小、以長定短、以精定粗、先整體后局部。

測量主要操作人員必須持證上崗。

施工前測量方案審批通過（方案中要有：建立測量網絡控制圖、結構測量放線圖、標高傳遞圖、水電定位圖、砌筑定位放線圖、抹灰放線控制圖等）。

4.2 測量工具

4.3 測量設備管理

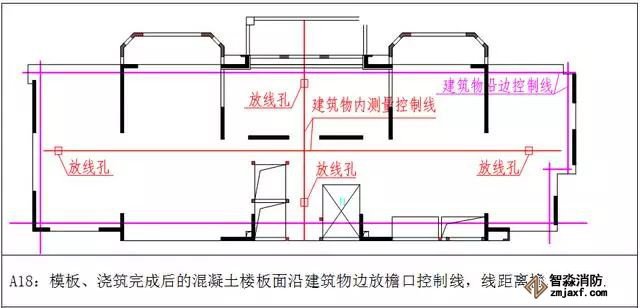

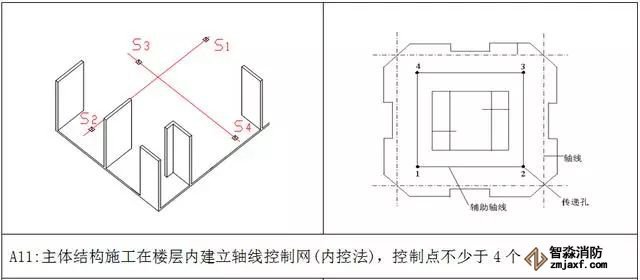

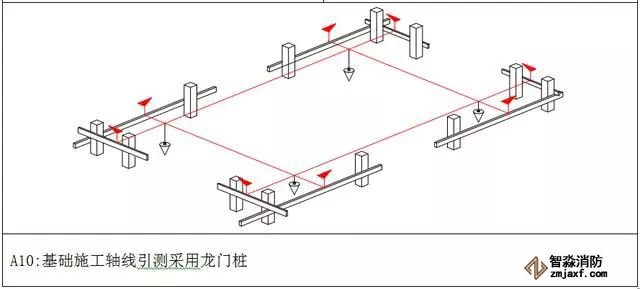

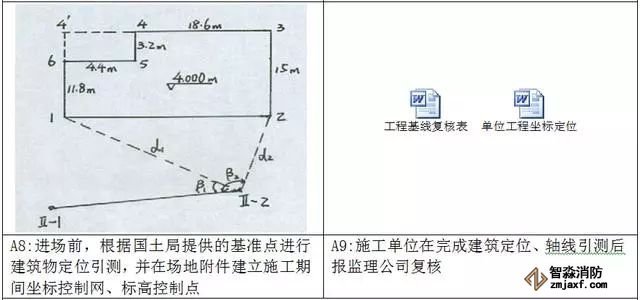

4.4 結構測量做法

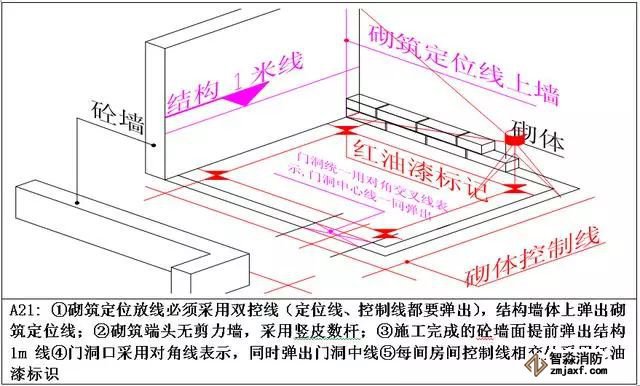

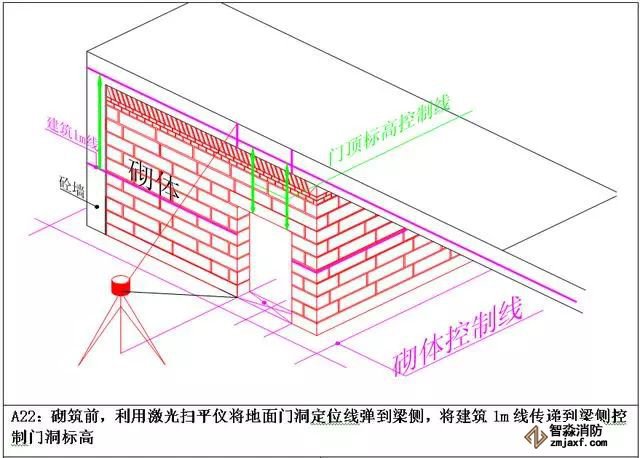

4.5 砌筑測量放線做法

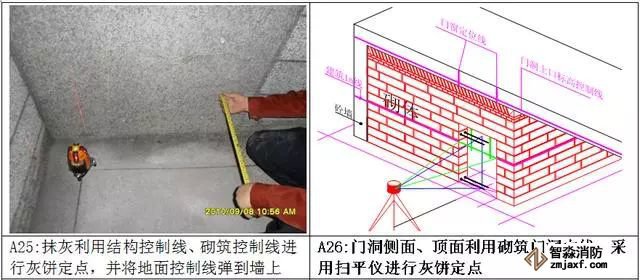

4.6抹灰測量放線做法

4.7測量資料

4.8 測量放線控制標準

5、管理動作

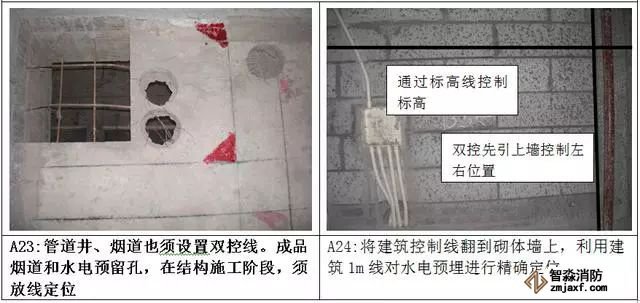

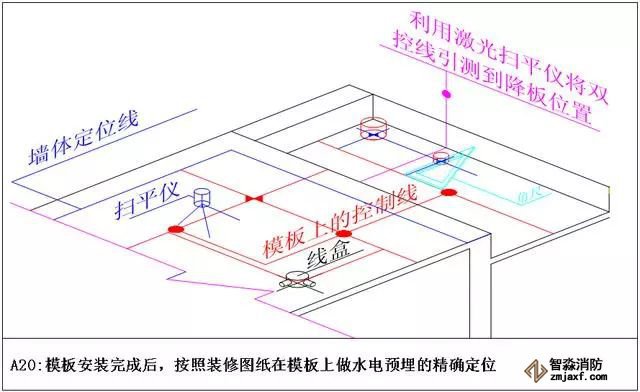

5.1 標準做法中A4、A15、A19、A20、A21、A22、A23、A26、A27、A28為強制條文，施工中必須嚴格按標準執行。

5.2 建筑定位完成后必須報監理工程師復核，并將復核資料報項目部備案。

5.3 現場所有工序施工前必須有控制線，并在施工前進行控制線驗收，100%合格后才允許施工。

5.4 所有測量控制線必須要標注名稱，所有引線必須是從主控線進行引測，引線的傳遞不大于2次（引線傳遞要復核）。

5.5 所有工序施工前必須按照下表要求彈出控制線。

5.6 測量人員配備要求：高層、小高層、多層按2人/標段內一個流水樓棟；別墅2人/4棟聯排。
