8.1進入和退出調試狀態

為方便系統調試，本控制器為工程調試人員提供了調試密碼，輸入此密碼進入調試狀態后,進行任何操作均不需輸入密碼。進入調試狀態的標志是在液晶屏的右下角處有一個“”號（如圖8-1）。

圖8-1

如想退出調試狀態可通過鎖鍵來實現，同時本控制器還設置了自動退出調試狀態的功能，即控制器的系統時間到凌晨00:00時，便自動退出調試狀態。

本控制器對調試狀態有“記憶”功能，如果控制器在關機時處于調試狀態，再次開機時，系統將仍處于調試狀態。

8.2調試狀態下的開機操作

本控制器進入調試狀態后，進行開機操作時液晶屏?xí)@示“確認注冊方式”屏幕（如圖8-2）。

圖8-2

本系統共設置了兩種注冊方式：

?按“1”則進入“重新注冊”方式，即控制器將逐點注冊外接設備，顯示注冊結果（如圖8-3、8-4）,然后再自動檢測鍵盤、指示燈、數碼管、屏幕及聲音。

? “直接登陸”需鍵入“2”， 控制器檢測完鍵盤、指示燈、數碼管、屏幕及聲音后，直接進入“系統工作正常”狀態，而不再對外部設備進行注冊。如果30秒內未選擇注冊方式，系統將以“直接登陸”方式注冊。

自檢完畢后，開機過程結束，系統進入正常監控狀態（如圖8-1）。在調試狀態下，按下“自檢”鍵后系統將進行和開機時相同的聲光檢查及設備注冊操作。

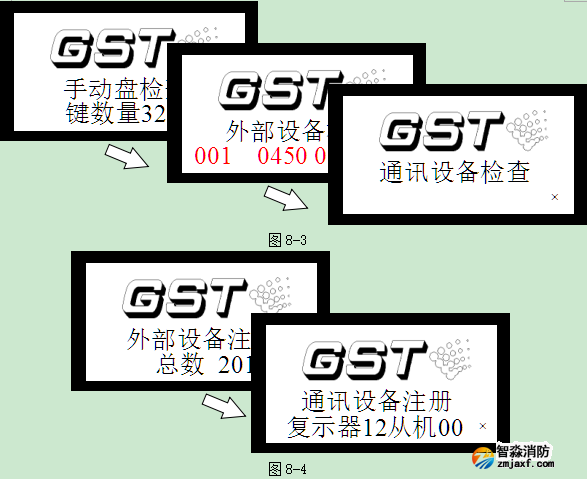

圖8-3

圖8-4

上圖為外部設備、通訊設備注冊結束后顯示的結果。

如果控制器接入聯網卡，顯示完授權狀態信息后，將提示“網絡系統正常”，表示已經檢測到聯網卡），此時該控制器處于GST聯網狀態。

8.3調試狀態操作

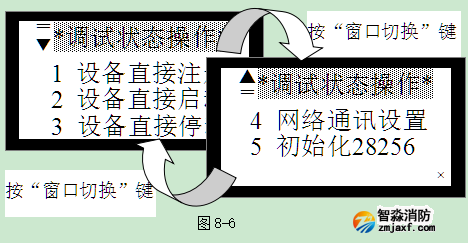

在系統設置操作狀態下（如圖6-1），鍵入“6”，便進入調試操作狀態（如圖8-6）。調試狀態提供了設備直接注冊、設備直接啟動、設備直接停動、網絡通訊設置及初始化28256五種操作。

圖8-6

8.4設備注冊設置

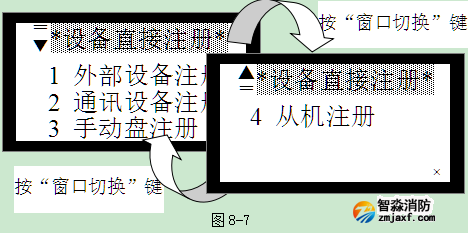

在調試狀態下，系統可對外部設備、通訊設備、手動盤、從機重新進行注冊并顯示注冊信息，而不影響其它信息，選擇“設備直接注冊”，液晶如圖8-7顯示。

圖8-7

例如外部設備的注冊如圖8-8所示：

圖8-8

注意：在控制器開機自檢或設備直接注冊時，按任意鍵可加快外部設備的注冊速度。

8.5設備直接啟動設置

在系統調試時，允許對探測器類設備通過鍵盤操作使其進入報警狀態，為查找探測器位置和通訊部分的測試提供了方便。

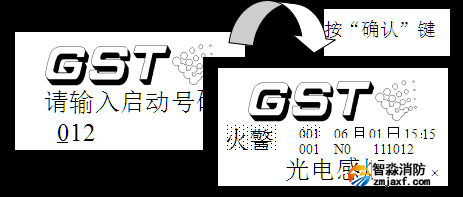

選擇調試狀態操作菜單的第二項則進入設備直接啟動狀態，可對探測器進行直接啟動控制，當探測器被啟動后，將通過總線向控制器傳送火警信息（如圖8-9所示）。

圖8-9

例如上圖中輸入的啟動號碼為012，啟動的是原碼為12的探測器，此時該探測器的報警確認燈亮，同時向控制器發出報警信息。

模塊的啟動操作與探測器相同。

8.6設備直接停動設置

如需停動已經被直接啟動的探測器類設備，則應選擇調試狀態操作菜單的第三項（如圖8-10），此時輸入設備的一次碼按“確認”鍵后，該設備即被停動，此時該設備的報警確認燈熄滅；同時在液晶屏上顯示該設備的回碼脈寬值。

圖8-10

上圖中，012為停動設備號碼，0555為該設備的回碼脈寬值。

8.7網絡通訊設置

見第九章。

8.8初始化28256

選擇圖8-6的第五項時，控制器將會清除系統內已經定義的所有聯動公式、設備定義，同時將“自動允許”、“手動允許”及“噴灑允許”均置為“禁止”狀態，因此在進行此項操作時，應輸入其特有的密碼，輸入密碼后液晶屏顯示，此時操作人員應待初始化結束后關機再重新開機進行操作。

注意：

以上所有調試狀態操作只有在工程調試狀態下（輸入調試密碼后）才可進行。
