利達消防應急照明和疏散指示系統接線示意圖

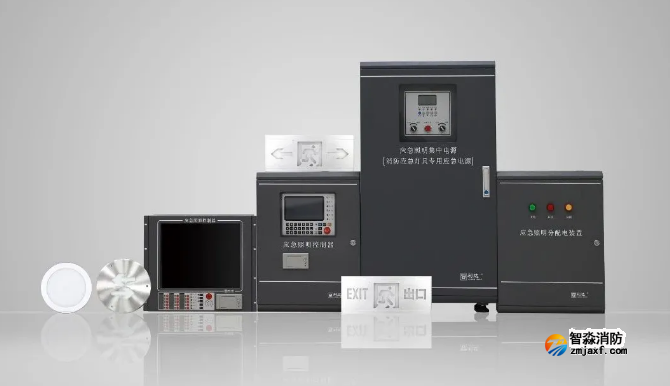

利達消防應急照明和疏散指示系統采用先進總線技術及電力電子技術，將建筑內所有應急燈具及配套設備整合在一起，系統主機24小時實時監控系統終端燈具及設備工作狀態，發生火災時，可與火災報警控制器聯動，自動獲取火災報警點位置信息后下發給終端燈具，終端燈具通過火災報警點信息自動計算出最佳疏散路線，終端設備根據不斷變化的火警點信息自動調整疏散指引方向，并形成具有視覺效果的導光流。安全出口語音同步報警，應急照明燈同步啟動。

利達消防產品符合GB 17945-2010《消防應急照明和疏散指示系統》標準和GB51309-2018《消防應急照明和疏散指示系統技術標準》的要求，經過公安部消防產品合格評定中心及國家消防電子產品質量監督檢驗中心依據GB 17945-2010《消防應急照明和疏散指示系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得3C強制性認證證書。

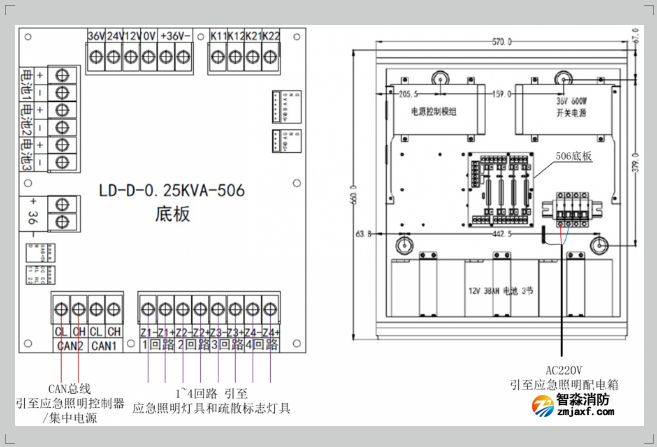

LD-D-0.25KVA-506消防應急燈具專用應急電源接線圖：

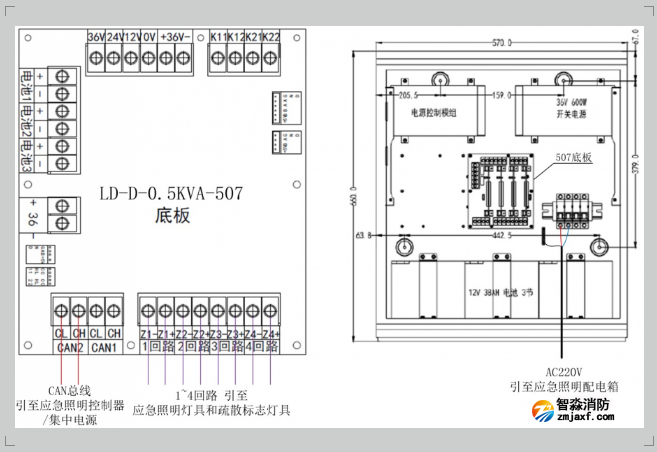

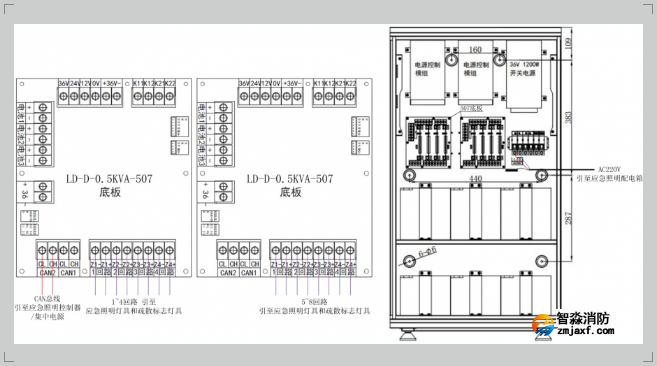

LD-D-0.5KVA-507消防應急燈具專用應急電源接線圖：

LD-D-1KVA-508消防應急燈具專用應急電源接線圖：

集中電源集中控制型應急照明燈具（壁掛式）接線圖：

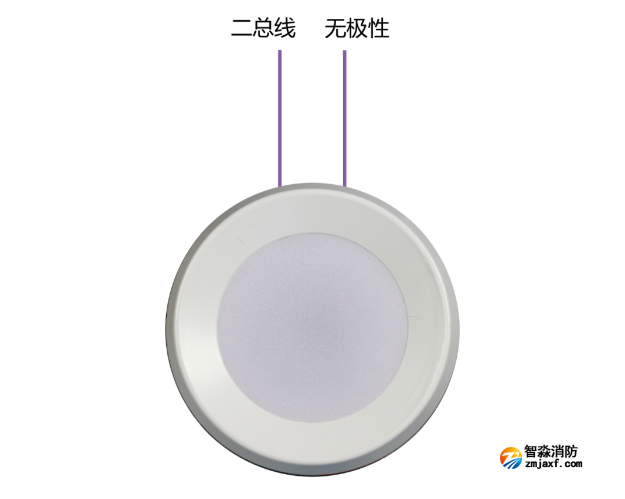

集中電源集中控制型應急照明燈具（吸頂式）接線圖：

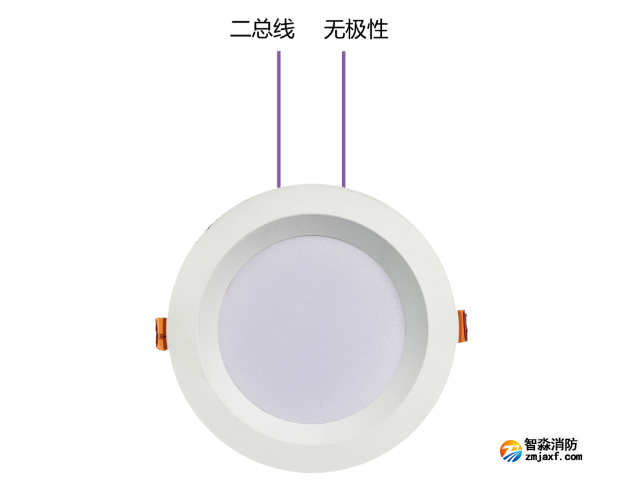

集中電源集中控制型應急照明燈具（嵌頂式）接線圖：

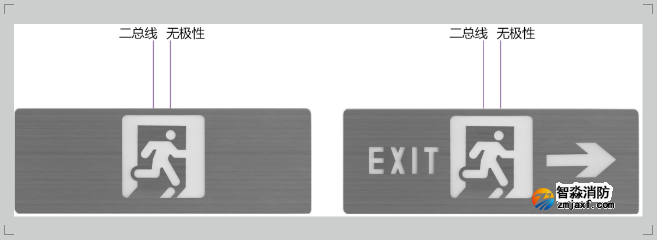

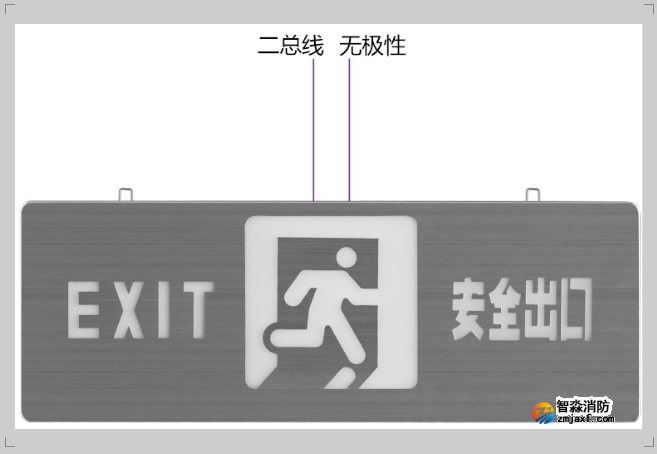

集中電源集中控制型消防應急疏散標志燈（吊裝式）接線圖：

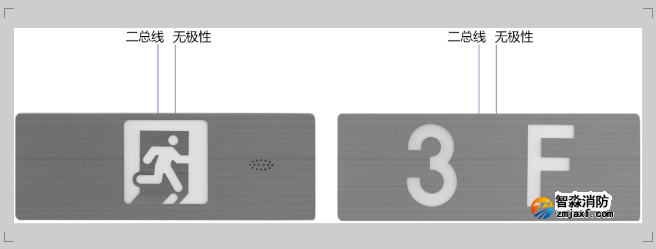

集中電源集中控制型消防應急疏散標志燈（壁掛式）接線圖：

集中電源集中控制型消防應急疏散標志燈（嵌裝式）接線圖：

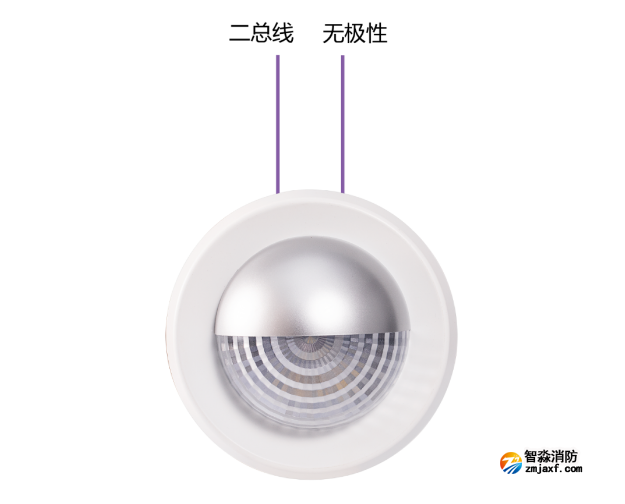

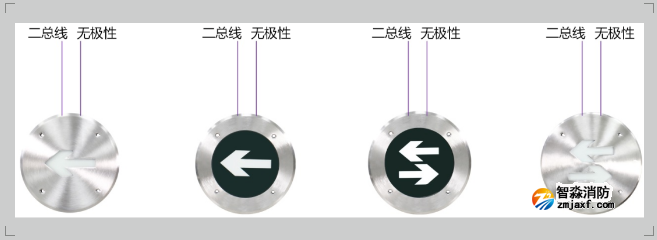

集中電源集中控制型消防應急疏散標志燈（地埋式）接線圖：

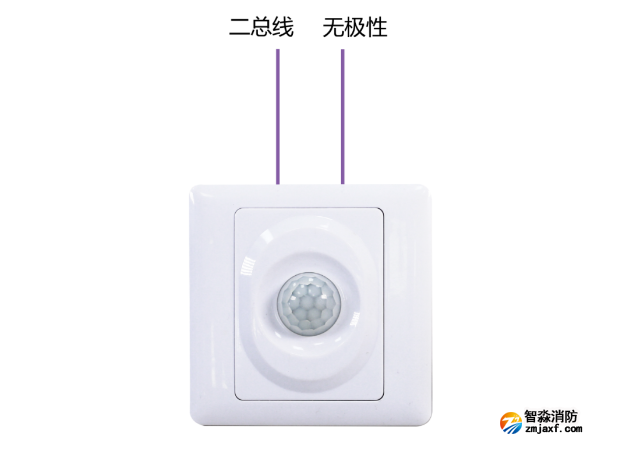

LD-HW-701編碼紅外感應開關接線圖：
