利達LD6803 輸入/輸出模塊(非編碼)接線安裝

介紹：

利達LD6803采用單片機和智能軟件，特殊防潮技術、表面貼裝(SMT)生產工藝和插拔式結構設計，工作穩定可靠。與兩線制 聯動控制盤配合使用，將多線盤的原本 3 線簡化為 2 線，主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制。 滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認 證實施細則》,符合認證要求。

功能：

★ 二總線，有極性。此總線為多線盤的輸出。

★ 無編碼，本身不占地址點，對應多線盤的地址。

★ 可輸出一路 DC 24V/0.1A 電壓信號(初始啟動時提供 1.0A/200ms)。

★ 可輸入一路無源開關量信號。

★ 單色指示燈顯示模塊動作信息。

★ 輸入線短路時模塊返回反饋信號，輸入線斷路、輸出線短路或斷路時，模塊返回故障信號。

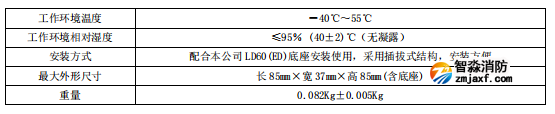

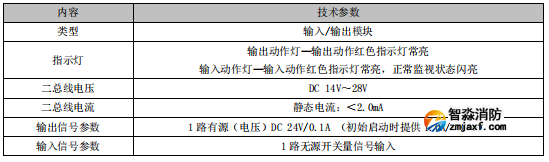

主要技術指標：

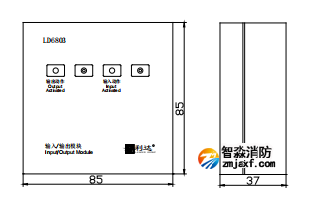

外形結構示意圖：

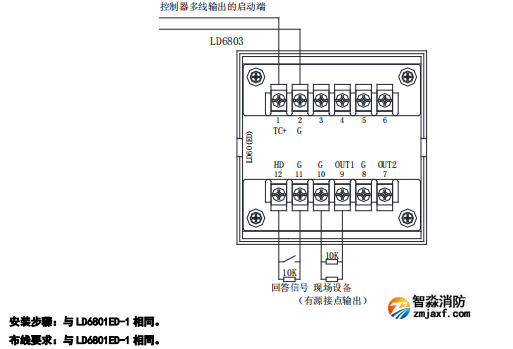

接線示意圖：
