利達LD128E(T)-C 火災顯示盤接線安裝技術

介紹：

利達LD128E(T)-C 是我公司最新研發的兩線制火災顯示盤，用來配合我公司生產的全系列火災報警控制器進行火警監測，采 用大屏幕液晶，顯示內容更全面，配和發光二極管，狀態顯示更直觀，采用無極性兩總線低功耗設計，現場布線更方便。滿 足 GB 17429-2011《火災顯示盤》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品認證實施細 則》。

功能：

★ 二總線，無極性，無需外接 DC24V 電源。

★ 采用電子編碼，占一個地址點(0～255)。

★ 160×160 液晶屏顯示，具有中英文切換顯示功能，每條記錄可顯示 16 個漢字中文描述信息，和 8 個漢字設備類型。

★ 顯示范圍及內容由顯示盤自身設定，每臺火災顯示盤均可設置六個顯示范圍，在每個顯示范圍內探測器的地址可以 是單獨的一個地址或是連續的地址。

★ 每臺火災顯示盤最多可以顯示 512 個火警及 512 個故障信息，可以跨回路顯示。若火警信息、故障信息大于 512 個， 后面的信息將不再接收。

★ 可以設為通顯模式，顯示所有火警及故障。

★ 具備 USB 接口，可以通過優盤進行數據導入。

★ 全網絡所有火災顯示盤使用同一數據，可顯示全網絡火警信息。

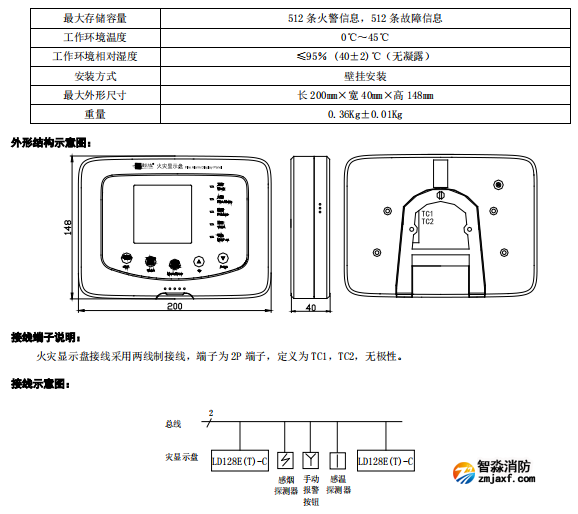

主要技術指標：

布線要求：

★ 二總線：宜選用截面積≥1.5mm2 的耐火雙色雙絞銅芯線或選用截面積≥1.5mm2 的耐火銅芯電纜，耐壓≥250V，線路 末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線）。

★ 穿管要求：應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在 金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采 用穿金屬管或密閉的金屬線槽。
