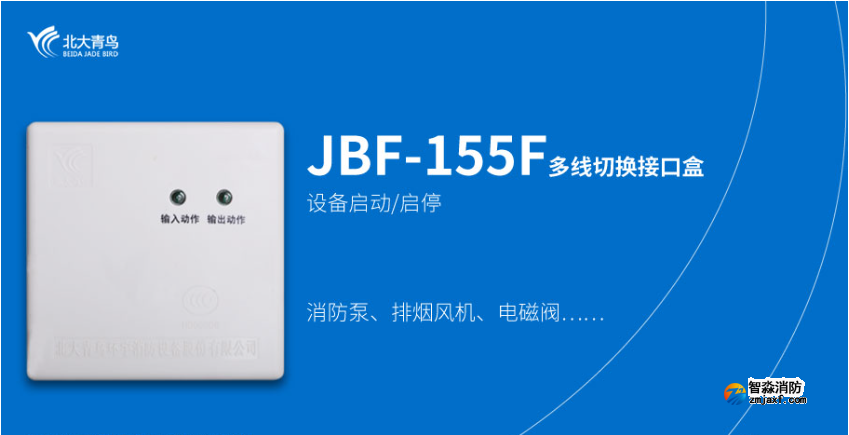

北大青鳥消防JBF-155F模塊接線

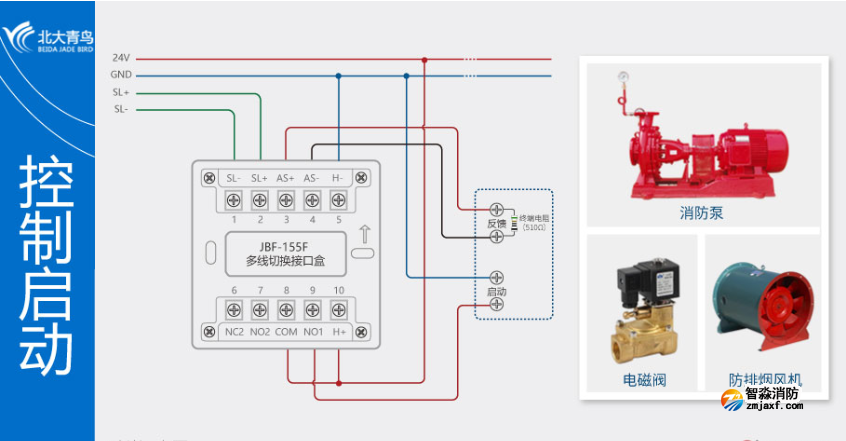

1、JBF-155F雙切換接口盒持續輸出，啟動時端子（9）持續輸出DC24V，停止?fàn)顟B(tài)下DC24V撤銷。

2、適用于自身不完成啟動自保持的設備控制箱，只需具備一組中間繼電器。

3、模塊終端監視電阻阻值為510Ω。

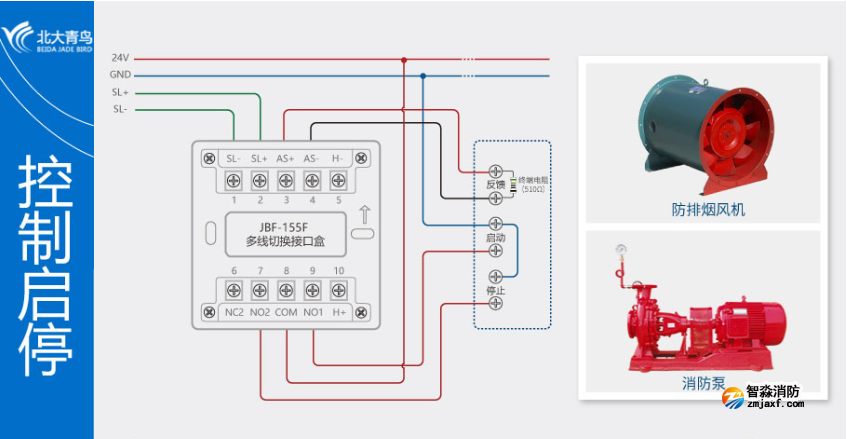

　1、JBF-155F雙切換接口盒點動輸出，啟動、停止時分別輸出兩組DC24V脈沖信號。

　2、適用于自身完成啟動自保持的設備控制箱，需具備啟動、停止兩組中間繼電器。

　3、JBF-155F配接JBF-11SF-H系列火災報警控制器多線控制盤，可輸出無源、有源信號，具備持續或點動脈沖輸出。

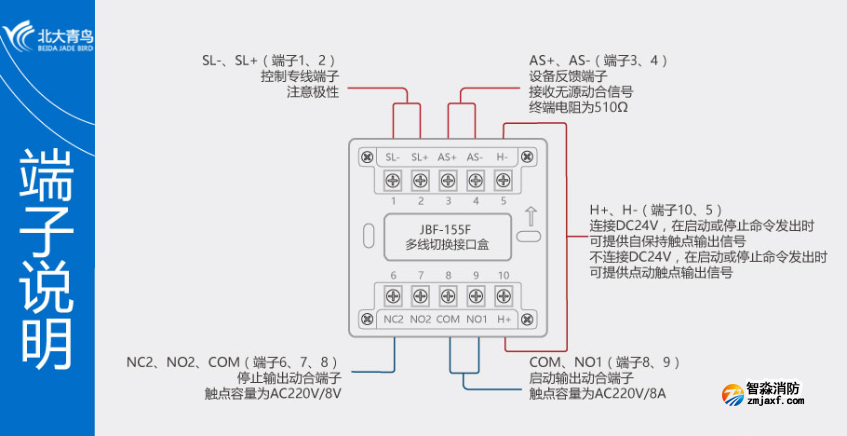

JBF-155F模塊使用4條線，2條24V電源線，2條專線控制線與主機手動控制盤連接。
