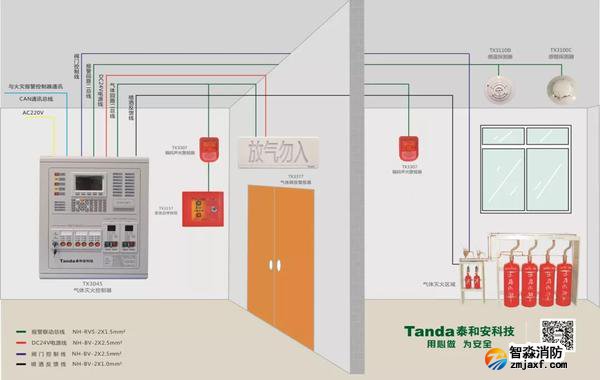

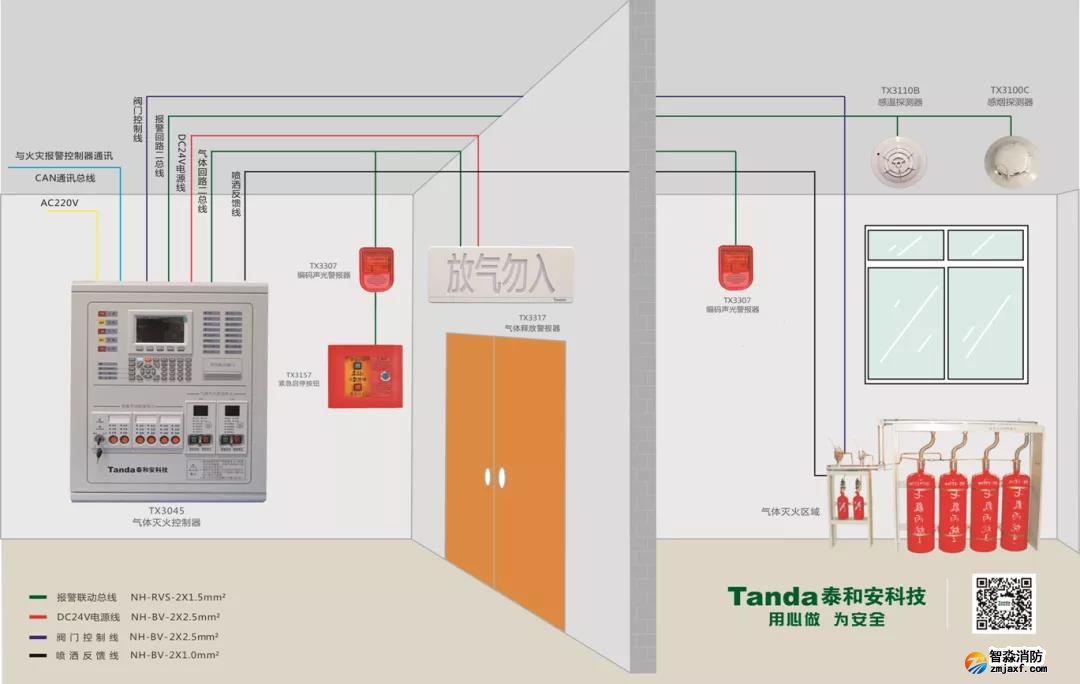

泰和安TX3045氣體滅火控制系統接線示意圖

一，功能特點

      泰和安TX3045火災報警控制器（聯動型）/氣體滅火控制器控制器集火災報警及氣體滅火功能于一體，最多可帶2氣體分區（每回路128點），2報警回路（每回路242點）；

      泰和安TX3045火災報警控制器（聯動型）/氣體滅火控制器具有聯網功能，可與我司的T3系列產品配套使用；TFT彩色4.3寸液晶顯示。壁掛式設計，TFT彩色4.3寸液晶顯示，1區設計（1個氣體分區和1個報警總線回路），每氣體分區最多可連接總線式設備128個，每報警總線回路最多可連接總線式設備242個；含12V/12AH蓄電池2節。每區聯動電源輸出3路，每路容量24V/1A，噴灑驅動有源輸出24V/1.8A。含CCC證書。

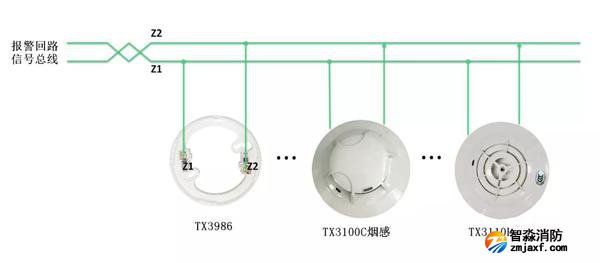

1，泰和安TX3045配接感煙、感溫火災探測器：

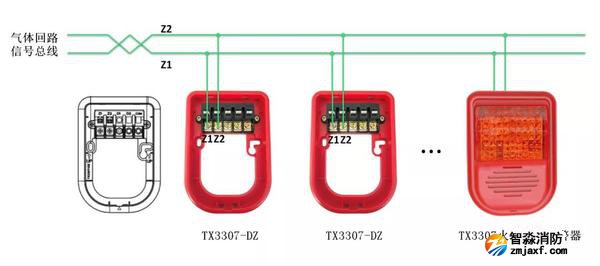

2，泰和安TX3045控制器配接火災聲光警報器：

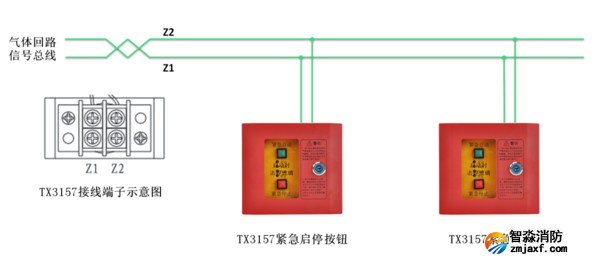

3，泰和安TX3045控制器配接緊急啟停按鈕：

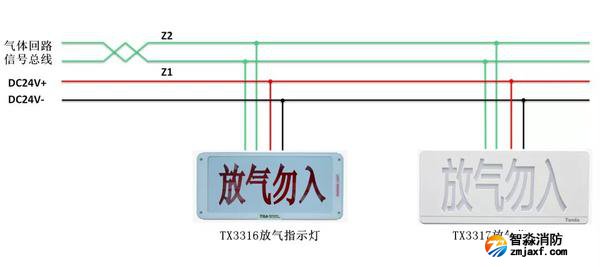

4，泰和安TX3045控制器配接放氣指示燈：

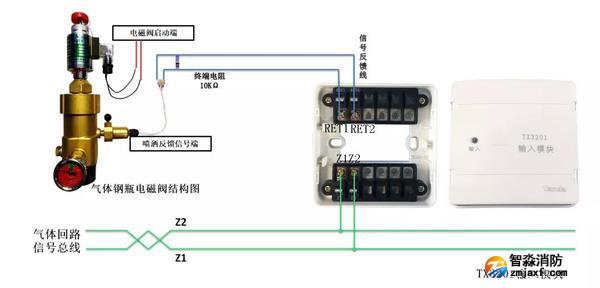

5，泰和安TX3045配接輸入模塊監視氣體噴灑反饋信號：
