一，安裝與布線

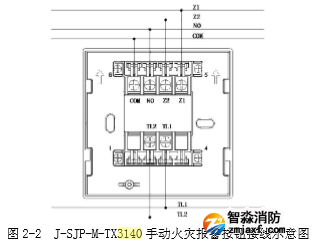

1、報警按鈕接線示意圖：

2、接線方法如圖：

Z1、Z2：與報警控制器信號總線連接，無極性。

NO、COM：額定 DC30V/100mA 無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設 備。

TL1、TL2：與消防電話系統連接，無極性。

3、布線要求：

總線(Z1、Z2)采用 RVS-2×1.0 mm2或 1.5 mm2線；觸點線(NO、COM)采用 BV-2×1.0 mm2或 1.5 mm2線； 消防電話線(TL1、TL2)采用 RVVP 屏蔽線，截面積≥1.0mm2。穿金屬管（線槽）或阻燃 PVC 管敷設。

二，注意事項

1、本產品為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

2、每隔半年應對報警按鈕進行一次報警功能測試。

3、報警按鈕的專用復位工具應有專人進行保管和使用，由非專用人員進行誤操作而造成的損失，我公司 概不負責任。
