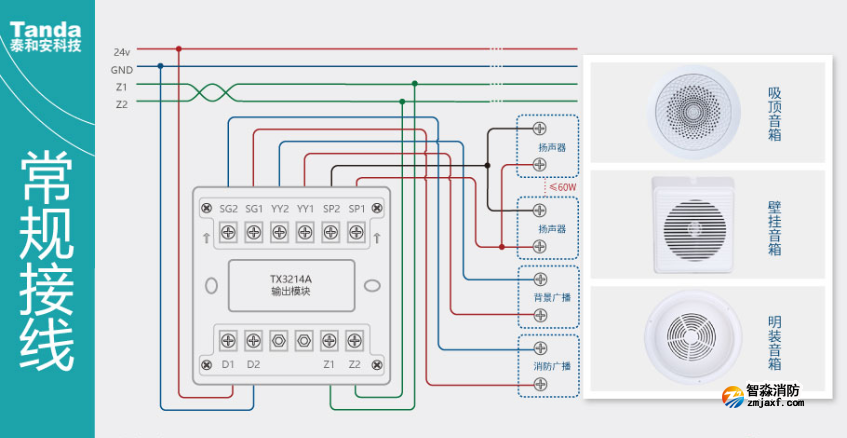

泰和安消防TX3214A輸出模塊接線

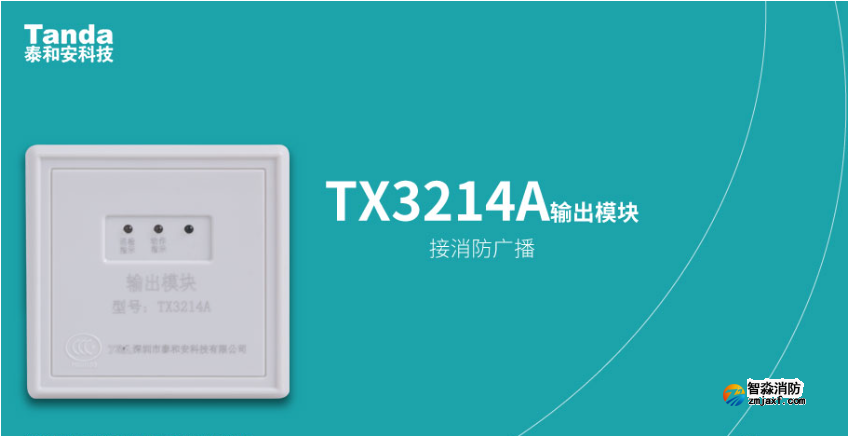

　   1、TX3214A輸出模塊用于總線制消防廣播系統中消防廣播信號的切換控制。

　　2、模塊具有消防廣播傳輸線故障檢測功能。

　　3、每只TX3214A最多可帶負載60W。

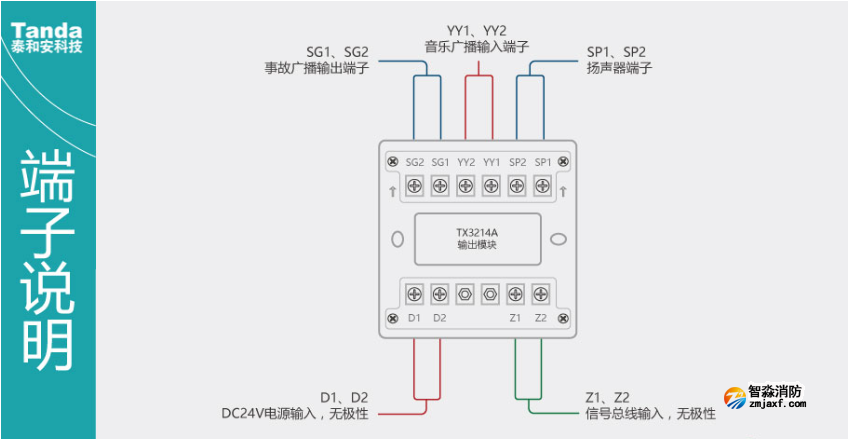

　　4、TX3214輸出模塊與TX3214A輸出模塊接線方式一致。

　　1、總線（BUS）采用RVS-2×1.0mm²或1.5mm²線。

　　2、DC24V電源線采用BV-2×1.5mm²或2.5mm²線。

　　3、廣播線及揚聲器線均采用BV線。截面積≥1.0mm²。

　　4、穿金屬管（線槽）或阻燃PVC管敷設。
