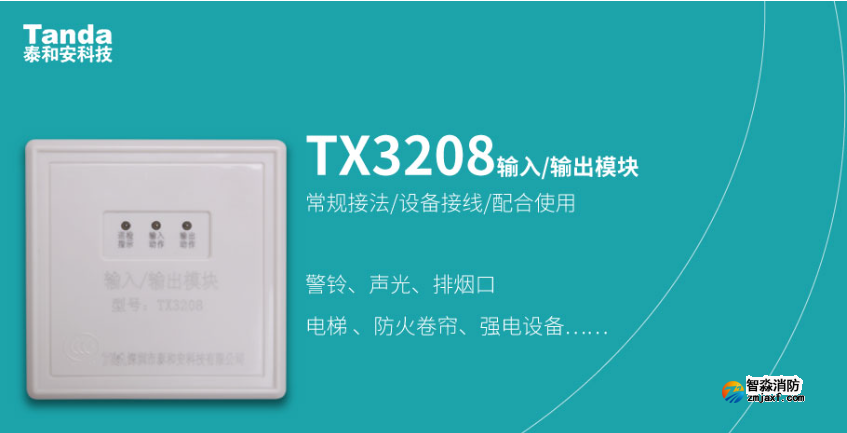

泰和安消防TX3208控制模塊常見接線方式

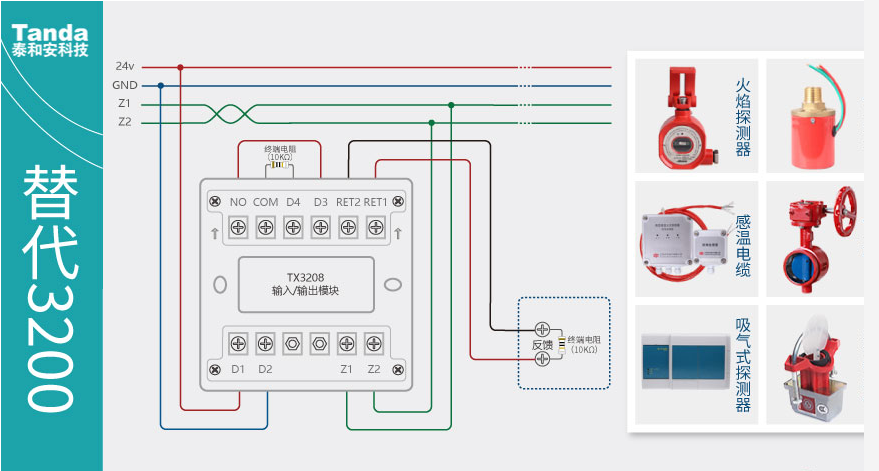

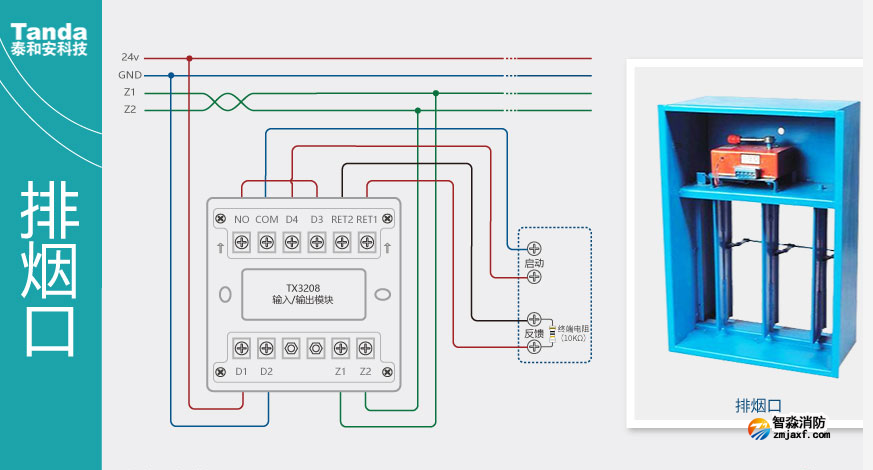

　1、TX3208模塊模塊的反饋輸入端具備斷、短線檢測功能，要求在其末端配接一個10K的終端電阻，否則控制器將報出該產品反饋端故障。

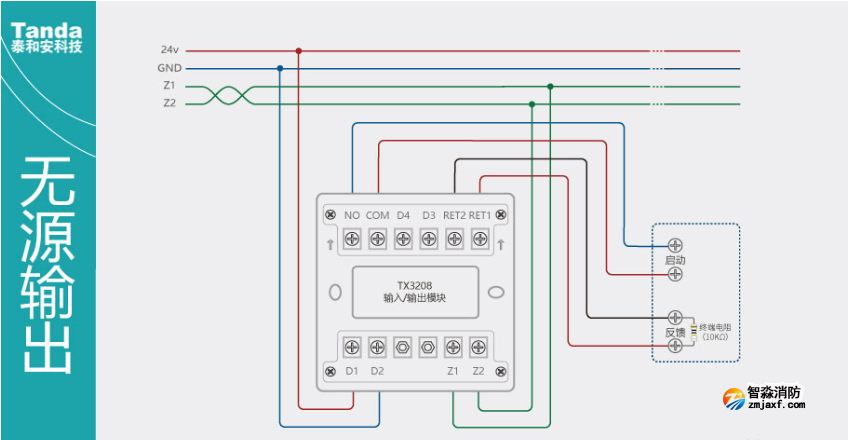

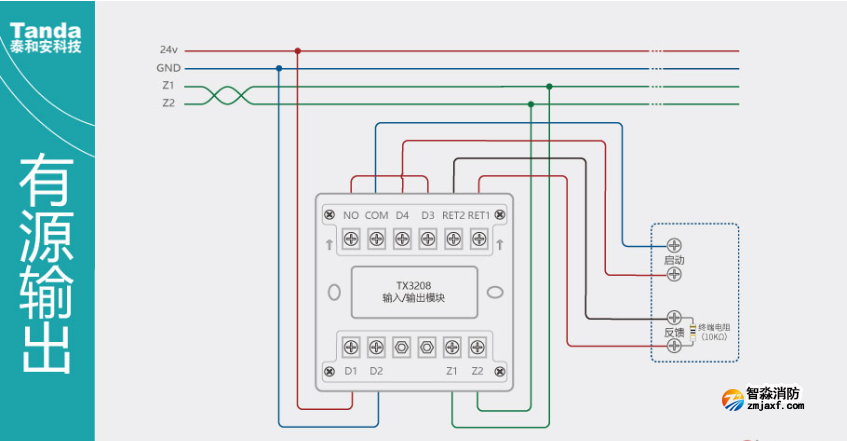

　2、TX3208模塊對于控制線也具備斷、短線檢測功能，當模塊不動作時，要求常開輸出端的電壓在DC12~48V之間，否則控制器將報出該模塊輸出線故障。

　3、TX3208輸入/輸出模塊與TX3208A輸入/輸出模塊模塊接線方法一致。

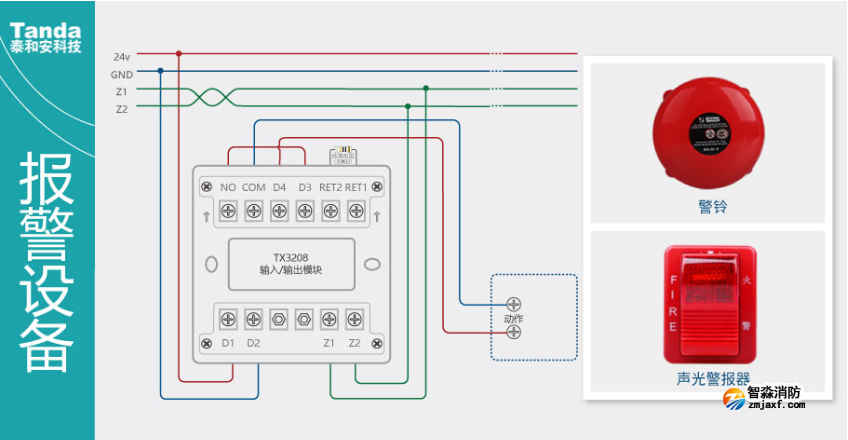

　由模塊直接控制的低壓小功率設備應滿足以下條件：

　　1）工作電壓范圍：18V~30V（推薦采用24V）

　　2）24V電源輸出電流：≤1.5A

       1、總線（BUS）采用RVS-2×1.0mm²或1.5mm²線。

　　2、DC24V電源線采用BV-2×1.5mm²或2.5mm²線。

　　3、常開輸出線采用BV-2×1.5mm^₂或2.5mm²線。

　　4、反饋輸入線采用RVS-2×1.0mm²或1.5mm²線。

　　5、穿金屬管（線槽）或阻燃PVC管敷設。
