泰和安二線制消防模塊功能介紹與應用

合理選擇二線制模塊有利于現場安裝、及節約成本，本文將以知識科普的方式，為大家介紹二線制消防模塊。

問：到底什么是二線制消防模塊？

　　“二線制”是將信號線和供電線合二為一，接線時只需二芯信號線，節省了線纜、管材成本，降低了施工成本，目前在消防模塊的應用中也可以實現二線制的布線方式。

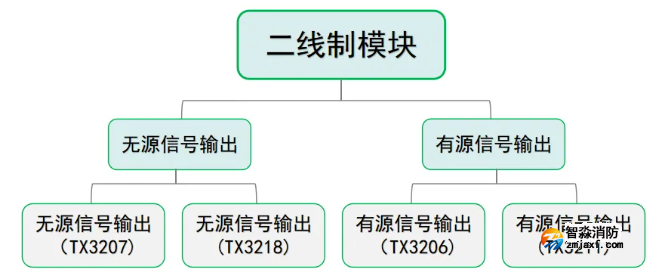

問：二線制消防模塊都分為哪些類型？

　　按模塊啟動后的輸出方式劃分：可分為有源信號輸出、無源信號輸出

　　無源信號輸出：又可分“弱電模塊”和“強電模塊”

　　有源信號輸出：可分為有源電平輸出和有源脈沖輸出

問：有源信號和無源信號有哪些區別？

　　有源信號：當模塊啟動后可以直接輸出24V，主要用于啟動風機、水泵等。

　　無源信號：當模塊啟動后只輸出一組開關信號，主要用于控制電梯迫降、防火卷簾等。

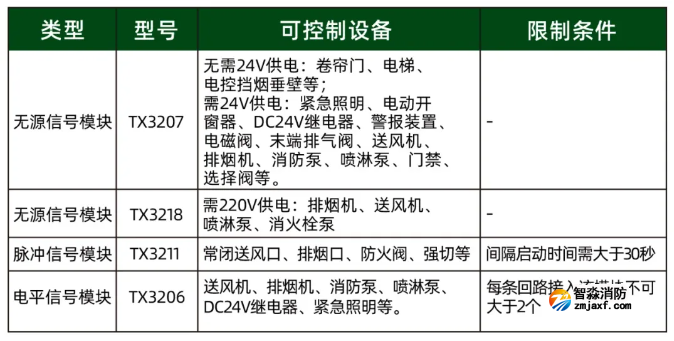

　　二線制模塊，主要分為以下四類：

1 無源信號輸出模塊（TX3207）

　　功能特點：提供一組無源觸點輸出，可設置為常開或常閉信號，觸點容量30V/2.0A。

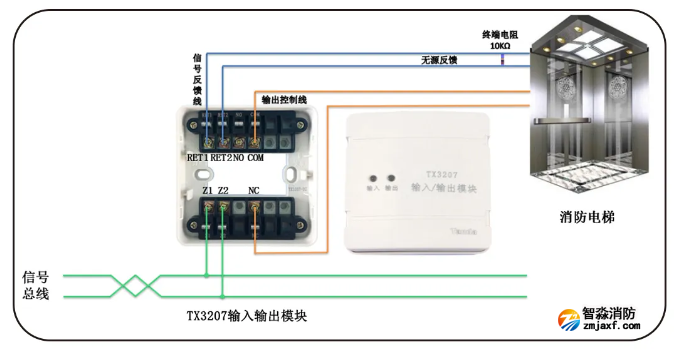

　　應用場景1：無需提供24V電源的被動型控制設備。

　　例如：啟動卷簾門、電梯、電控?fù)鯚煷贡诘取?/p>

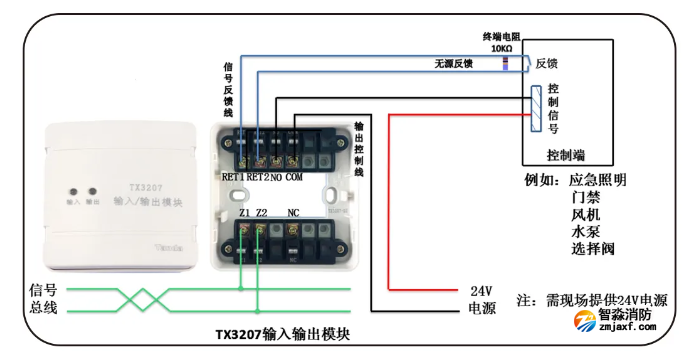

　　應用場景2：就近可取24V消防備用電源的被動型控制設備。

　　例如：啟動緊急照明、電動開窗器、DC24V繼電器、警報裝置、電磁閥、末端排氣閥、送風機、排煙機、消防泵、噴淋泵、門禁、選擇閥等。

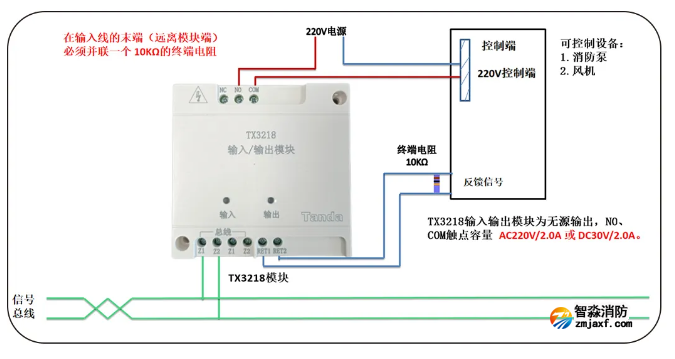

2 無源信號輸出模塊（TX3218強電控制模塊）

　　功能特點：提供一組無源觸點輸出，可設置為常開或常閉信號，觸點容量觸點容量AC220V/2.0A或DC30V/2.0A。

　　應用場景：可就近取220V電源，啟動被動型控制設備。

　　例如：消防泵、風機等。

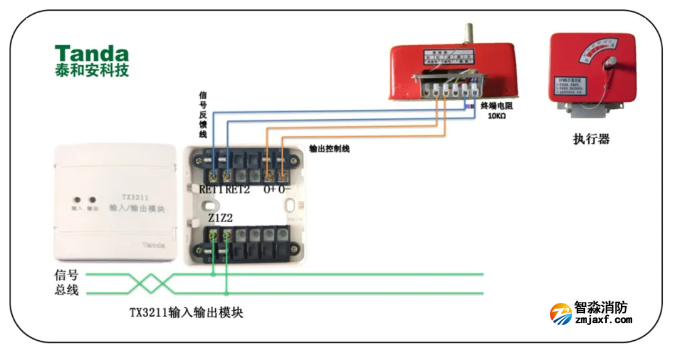

3 24伏脈沖信號輸出模塊（TX3211）

　　功能特點：可輸出24V脈沖電壓，容量：DC32V/1.5A/30ms。

　　應用場景：不需要持續供電的被動型控制設備。

　　例如：啟動常閉送風口、排煙口、防火閥、強切等。

　　應用限制條件：間隔啟動時間需大于30秒。

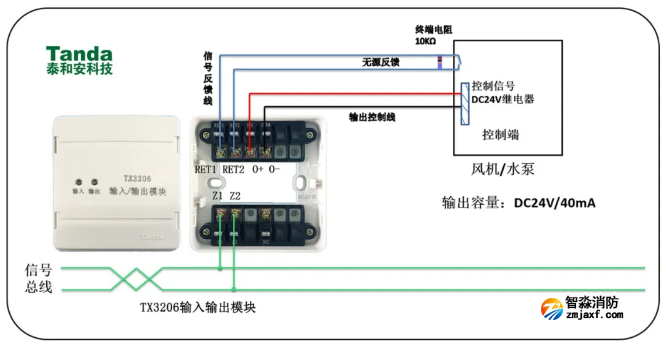

4 24伏電平信號輸出模塊（TX3206）

　　功能特點：可輸出24V電平電壓，持續輸出40mA電流。

　　應用場景：需要持續供電的被動型控制設備。

　　例如：啟動送風機、排煙機、消防泵、噴淋泵、DC24V繼電器、緊急照明等。

　　應用限制條件：每回路接入該模塊不可大于2個。

　　實際應用表明，只需根據模塊特點靈活應用，即可大幅簡化設計，降低施工成本。同時，依托產品芯片的功能深化及功耗的有效控制，其穩定性值得信賴，已在越來越多的項目中廣泛應用。
