智能門禁系統的正確安裝和四大故障排除方法

門禁系統是現代商業大廈、小區、學校、企業等使用較多的安全保安系統。門禁系統是先洗個現代化安全管理系統，集微機自動識別技術和現代安全管理措施為一體。門禁系統在我們的生活工作中使用較多，但對于門禁系統安裝，大家又知道多少呢？下面小編就給大家分享一下門禁系統安裝和故障排除的內容。

門禁系統安裝一：設備安裝

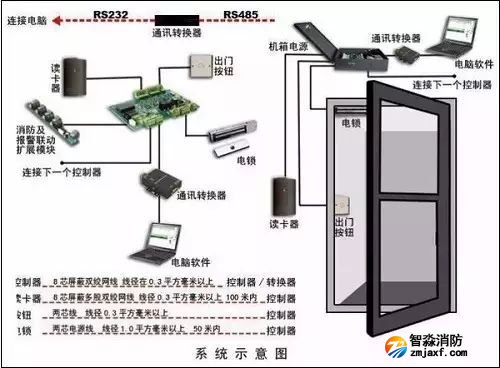

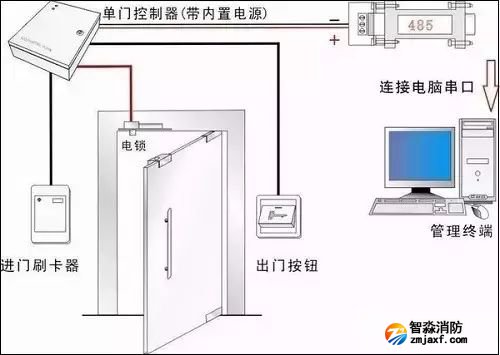

1、前端設備

• A、進門處安裝讀卡器。在讀卡器感應范圍內，切勿靠近或接觸高頻或強磁場（如重載馬達、監視器等），并需配合控制箱的接地方式。

• B、出門處安裝出門按鈕。

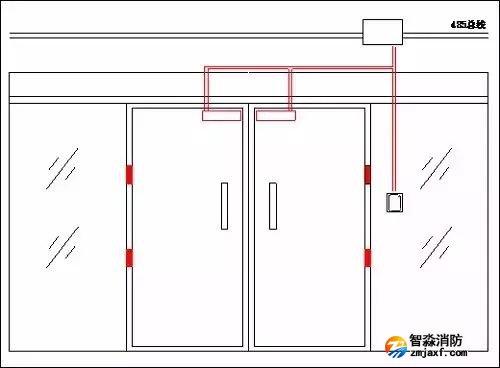

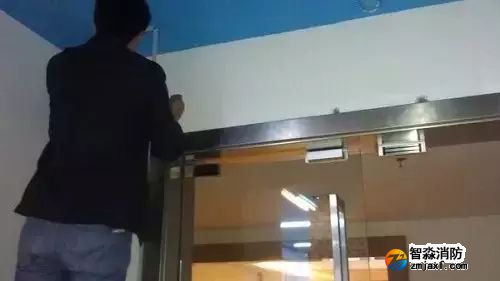

• C、電磁鎖安裝在門和門框的上沿。

• D、為保證安全性和美觀性，控制器和電源箱可采用現場安裝或安裝于弱電井內?，F(xiàn)場安裝控制器的優點在于節約線材的使用，控制器安裝于弱電井內便于系統日后的維護和系統的安全，也可將控制器箱安裝在讀卡器上方，靠近電磁鎖處。具體情況可根據客戶選擇安裝方式。

2、中控室設備

• A、控制主機和鍵盤安裝在立面墻上或置于工作臺上。

• B、報警裝置放置在報警效果較好的位置。

• C、由于門禁系統的特殊性，要求對該系統供電良好，建議采用UPS電源，對門禁系統集中供電。

門禁系統安裝二：設備調試

• 1、系統安裝完成后，先把一路門禁讀卡器信號接入主機，然后單獨檢測該路門禁讀卡器情況，有無漏報、誤報情況發生。這一路檢測沒問題后在接入另一路，如此這樣，把每一路都單獨檢測一遍，確認無誤后再把所有線路接齊。

• 2、管理人員可以根據使用人員的權限分別授權，如部分人員可以在任意時間進出任意的地點，普通人員只能憑授權卡在授權時間內進出授權范圍。當所有門禁點的正常開啟和非法開啟時，查看控制中心電腦是否有紀錄。

• 3、嘗試中心電腦因故障或其它原因不能和控制器連接，控制器是否可以獨立紀錄所控制門點的相關信息，當中心電腦連接后，所有信息是否可以自動上傳，是否可以保證信息紀錄的完整性。

• 4、做好調試記錄。

• 5、最后填寫竣工報告。

門禁系統安裝三：管線安裝

1、安裝工程布線應符合國家規定;電氣裝置工程施工及驗收規范;及國家頒發的有關規范及規定。

• 在管內或線槽內的穿線，應在建筑抹灰及地面工程結束后進行。

• 在穿線前，應將管內或線槽內的積水及雜物清除干凈。

• 不同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽同一槽孔內。

• 導線在管內或線槽內，不應有接頭或扭結。

• 導線的接頭，應在接線盒內焊接或用端子連接。

• 小截面系統連接可以絞接，絞接匝數應在五匝以上，然后搪錫，用絕緣帶包扎。

• 管線經過建筑物的變形縫，(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。

• 接線端子箱內的端子宜選擇壓接或帶錫焊接點的端子板，其接線端子上應有個應的標號。

2、門禁控制器應安裝牢固，不得傾斜，并應有明顯標志。

• 安裝在輕質隔墻上，應采取加固措施。

• 引入門禁控制器的電纜或電線，配線應整齊、避免交叉，并應固定牢固電纜芯線和所配導線的部均應標明編號，并與圖紙不易褪色；

• 端子板與每個接線端，接線不得超過二根；

• 電纜芯和導線應留有不小于20cm余量；

• 導線應綁扎成束；導線引入線穿線后，在進線管處應封堵。

3、門禁控制器的主電源引入線應直接與電源連接，嚴禁用電源插頭，主電源應有明顯標志；門禁控制器的接地牢固，并有明顯標志。

4、監控室內接地母線的路由、規格應符合設計要求。施工時應符合下列規：

• 接地母線的表面應完整，無明顯損傷和殘余焊劑渣，銅帶母線光，滑無毛刺，絕緣層不得有老化龜裂現象；

• 接地母線應鋪放在地槽或電纜走道中央，并固定在架槽的外側，母線應平整，不得有歪斜、彎曲。

• 母線與機架或機頂?shù)倪B接應牢固端；

• 電纜走道上的銅帶母線可采用螺絲固定，電纜走道上的銅絞線母線，應綁扎在橫檔上；

• 系統的工程防雷接地安裝，應嚴格按設計要求施工。

• 接地安裝，應配合土建施工同時進行。

方法一、軟件測試法

• 1、檢測法：啟動管理軟件，進入總控制臺選中門，點擊檢測控制器，軟件運行信息會提示相關故障，那么就可以根據相關信息處理。

• 2、實時監控法：總控制臺—實時監控，實時監控對應相應的刷卡指示燈方便查出刷卡不開門的故障。

• 3、搜索.net法：基本設置—控制器—搜索.net，有助于查找TCP/IP控制器的通訊故障對應通訊指示燈有助于查找通訊故障。(注意：請關閉防火墻！)

方法二、硬件指示燈法

• 1、通電時，我們可以看電源指示燈POWER，CPU指示燈閃爍判斷控制器是否處于工作狀態。

• 2、刷卡時，我們可以看card燈判斷是否有讀卡數據傳輸?shù)娇刂破鳌?/span>

• 3、按出門按鈕，我們可以看繼電器指示燈，是否咔嚓響一下，判斷控制器繼電器輸出是否正常。

• 4、通訊操作時看TX和RX燈，TCP控制器Rx(Link)燈常亮標示接線大致沒有問題。Tx燈閃爍表示正在通訊。

• 5、err燈閃爍代表控制器出現故障了，在軟件檢測獲得詳細信息。

• 6、視頻控制器也可以看電源指示燈，ping時Rj45口指示燈是否交替閃爍。

• 7、485有源轉換器有無閃爍可以判斷電腦有無數據發送。

方法三、替換排除法

• 1、設備替換法：這個只能參考，不能完全確定，因為，如果是某個環境或者因素引起的不一定會馬上表現出來，就像人的慢性疾病有一個潛伏期，過段時間同樣會引起問題出現，如果換下來的懷疑有問題的設備，單獨檢測沒有問題，這可能是布線等環境干擾問題，應該積極地繼續查找故障源。

• 2、電腦替換法：可以判斷是否是客戶的電腦或者操作系統環境、病毒問題，串口輸出或者設置不對。

• 3、數據庫、軟件替換法：比如提取記錄或上傳設置失敗，生成報表失敗等，可以用另一個全新的數據庫或軟件，確定問題的范圍。

方法四、分離排除法

• 1、以門禁控制器為核心，可以外接許多被控設備，而外接設備的質量參數性能都參差不齊的，兼容起來就可能存在干擾，導致的現象也就千奇百怪，如控制器重啟，ERR燈閃爍，門異常開合，可以分離此外接設備看是否正常，然后逐一加載各個外接的設備，并加載一個測試一下，看看是加載了什么引起了這個故障，如三棍閘、道閘、電鈴、電梯、自動門，還有擴展板外接的各種報警裝置，都可能是干擾源，解決方案是加裝弱電隔離器。

• 2、485通訊方式，一個系統有8臺控制器，可以考慮先斷開后面的4臺，然后再斷開剩下4臺的兩臺來縮小查找范圍，或從先第二臺處斷開，逐臺把后面的鏈接到通訊線路，看加到哪臺不行了。

• 3、TCP控制器使用常規方法在客戶網絡不能正常聯網，可以從客戶網絡獨立出來用獨立交換機測試OK，就尋求甲方網管支持，看是否啟用了其他網絡認證限制。

•
