01、應急照明和疏散指示系統間產品接線的線徑推薦?
四線制:
集中電源到分配電裝置:
電源線(WDZN-BYJ-2*6mm-SC25)
通訊線(NH-RVSP2*1.5mm-SC20)
消防應急燈具:
電源線(WDZN-BYJ-2*2.5mm)
信號線(NH-RVSP-2*1.5mm雙絞線)
地埋式消防應急燈具(阻燃防水橡膠電纜):
電源線(WDZN-BYJ-2*2.5mm)
信號線(NH-RVSP-2*1.5mm雙絞線)

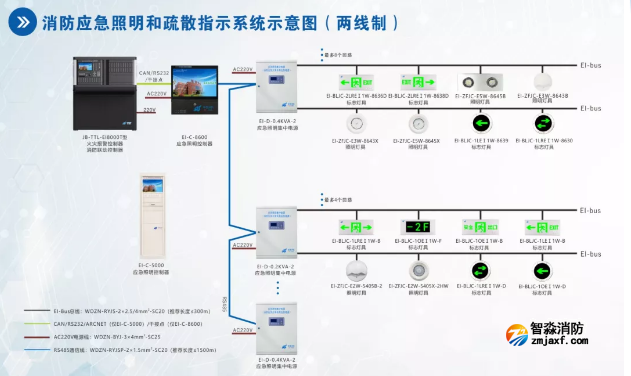

二線制:
集中電源直接與消防應急燈具:
信號線(WDZN-RYJS-2*2.5/4mm)
02、系統線路敷設注意事項
四線制系統和兩線制系統應急照明控制器和應急照明集中電源的通訊干線(RS485通訊線),走弱電井(弱電架橋),采用NH-RVSP-2*1.5mm屏蔽雙絞線。
注:(1)RS485通訊線需采用“手拉手”方式連接;
?。?)當實際工程不便于全部采用“手拉手”方式連接,可局部采用,再通過J-EI6412網絡集線器和控制器連接
03、燈具回路布線方式?
燈具回路總線可采用任意方式布線,但推薦串聯布線方式,每只燈具如有分支,宜設一支(基于線纜接頭工藝難度及回路壓接工藝壓降考慮)。兩線制要求總線線路末端電壓應滿足燈具工作要求。
04、四線制燈具電源線布線
燈具電源線可采用任意方式布線,但推薦串聯布線方式,四線制要求線路末端電壓應滿足燈具工作要求。
05、標志燈具點亮,但控制器上報光源故障?
標志燈具在電源電壓較低時仍然可以點亮,但是會報光源故障,一般出現在線路末端電壓較低時。
06、系統應急啟動后,照明燈具閃爍?
一般為啟動后導致末端電壓不足。
07、可以查看集中電源狀態,卻無法登錄燈具?
1、接口保護板損壞;
2、燈具接線故障(最常見),即總線和24V線短接故障。
