依愛二線制火災自動報警聯動系統技術指導

線型選擇

　　通訊距離：≤1000米

　　線型：ZR-RVS銅芯雙絞

　　線徑：2*1.5mm2（國標）及以上

設備選擇

　　EI6041D：主要用于各類閥和風口的控制；

　　EI6043D：主要用于卷簾門和電梯的控制

　　EI6047D：主要用于應急廣播和防爆非編碼聲光的控制

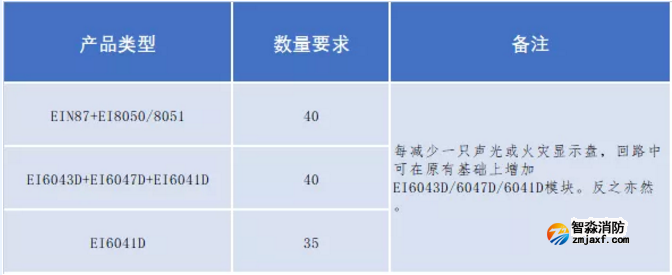

　　在單一回路中，模塊、聲光、火災顯示盤數量應同時滿足如下要求：

注意事項

　　1、總線末端電壓需大于14V。

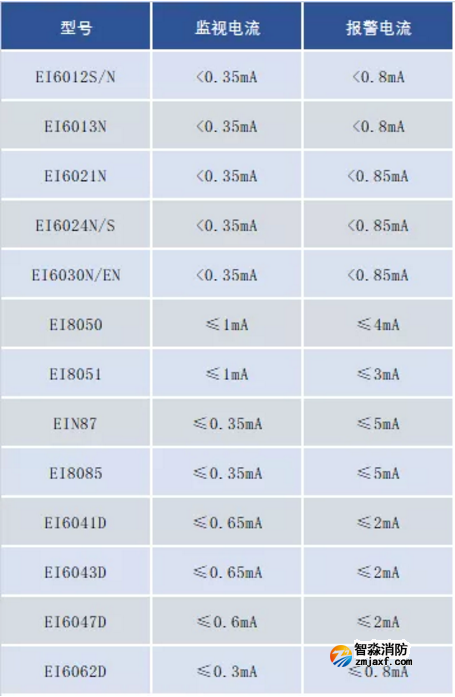

　　2、一個回路系統部件報警/啟動電流合計不能大于300mA，按GB50116、GB50166規定：一個回路所接模塊+消火栓數量不超過100只，一個回路部件總數量不超過200只。

　　3、兩線制系統對距離和類型數量提出了要求，施工布線前應確認是否能滿足要求。

　　4、兩線制系統不能直接驅動持續大電流設備，如有該類型設備需配接消防電源。

　　5、有源模塊EI6041D輸出脈沖信號，電流0.7A，持續50ms，現場閥的類型較多時，如有條件可先進行模擬實驗。6041D的使用壽命與環境溫度有關，應盡量避免在環境溫度持續高于50℃的場所使用。6041D模塊電容需要充電時間，工程驗收時盡量保證測量啟動前系統正常運行3分鐘。

　　6、火災顯示盤如無設計要求，應避免設置為樓層復顯器，以減小電流。

　　7、兩線制系統暫不包括中繼模塊，中繼模塊應按EI6043D模塊計算電流。
