PGM8000型編碼器用于對依愛消防生產的EI系列智能部件讀寫地址,通過將智能部件接于編碼器的兩總線上,操作編碼器前面板按鍵,向智能部件發送命令,對智能部件進行讀、寫地址。

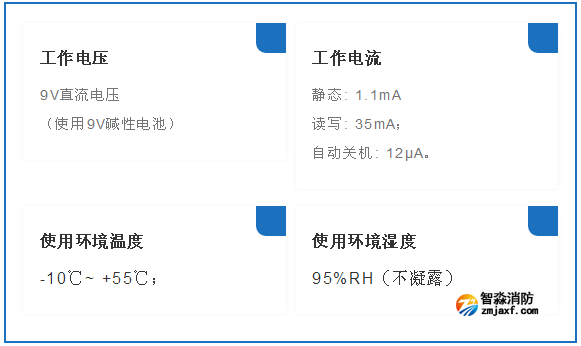

01、技術特性
02、使用操作
標識說明

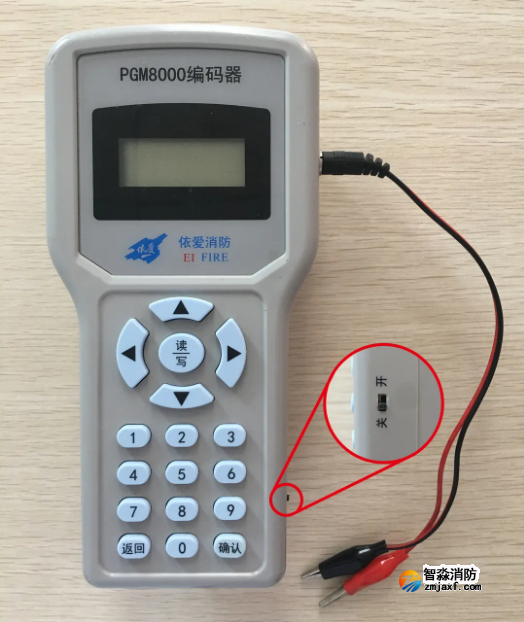

①使用前先將電池倉內下部的電池保護條去掉,連上電池扣。電源開關位于編碼器側面。打開開關后處于寫地址狀態,并有短暫蜂鳴聲,同時個位數閃爍,表示此時個位數是待編輯的地址位

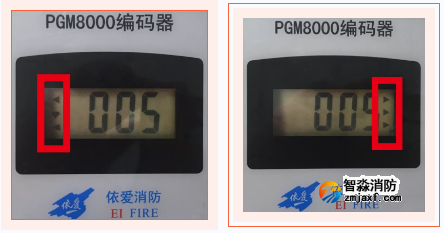

?、凇白x/寫”鍵控制讀地址和寫地址之間的轉換。即液晶右側顯示三個三角形為寫地址狀態,液晶左側顯示三個三角形為讀地址狀態
③“←”、“→”鍵用于移動待編輯的地址位,相應位閃爍顯示
?、堋啊?、“↓”鍵用于待編輯地址位的數字增加、減小
⑤“0~9”數字鍵用于直接輸入地址,則閃爍位自動右移一位
⑥“確認”鍵用于完成讀寫操作。此時液晶顯示“:”,若讀正確,則顯示讀出的地址;若寫正確,則顯示寫入的地址+1,并伴有短暫蜂鳴聲。若有錯誤,則顯示“Err”
⑦約20秒內若未進行任何操作,則自動關機。自動關機后按任意鍵可將關機前的狀態恢復,并處于工作中
設備編制
開機后,控制“讀/寫”鍵進入寫地址狀態,并選擇合適的地址碼,點擊“確定”鍵即可完成設備的編址。
重碼修改
控制“讀/寫”鍵進入讀地址狀態,對已重碼的設備進行地址讀取,之后采用設備編址操作重碼設備進行重新編址即可。
03、注意事項
在日常的編碼器使用過程中,為了延長其使用壽命,這里有以下幾點注意事項需要留意:
◎電池電量
開機后,若液晶顯示“L”,表示電池電壓低,需打開背面的電池蓋,更換下部的電池(建議使用9V堿性電池)
◎開關維護
自動關機狀態下,編碼器也會消耗微弱電流。若長期不使用,請將電源開關撥至“關”
◎編制上限
一次只能接一個智能部件。設置的最大地址為242。

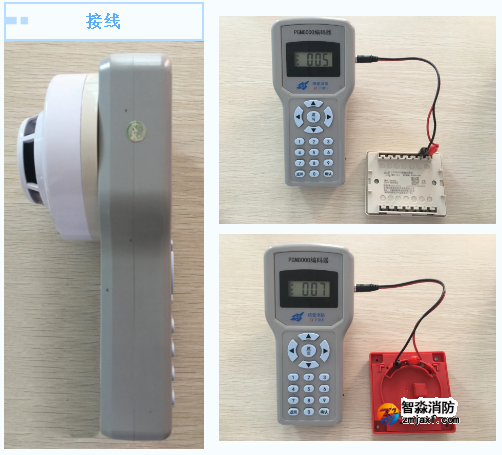

◎設備設置
設置探測器、聲光警報器時,可將探測器、聲光警報器直接安裝在背面的底座上。
設置模塊時,將插頭電纜插入側面插孔中,并將鱷魚夾分別夾到模塊兩總線S+和S-端子的簧片上。
設置手動火災報警按鈕、消火栓按鈕等其它智能部件時,可將鱷魚夾分別接到兩總線S+和S-簧片或端子上。
◎特殊設置
電池倉上部的9V電池是備用品。當設置EI6810可燃?xì)怏w探測器時需連到上部電池扣(與底座的3、4端子相連,勿短路)。該電池不受開關控制,操作完請及時將EI6810可燃?xì)怏w探測器取下,避免電池耗電。給照明燈具等需使用24V供電的產品設置地址時,可將附帶的鱷魚夾電纜接到底座的3(電池+)、4(電池-)端子為其供電。當電池電壓低于7V時請更換電池(碳性也可,建議用堿性)。
