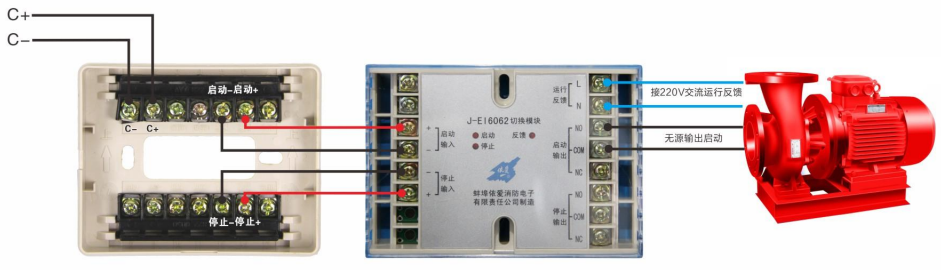

多線模塊控制泵或風機的無源啟動接線圖
?。ㄟm用于6000L、6000M型主機）
◎多線主要接消防泵、噴淋泵和風機。
◎C+和C-接JB-QBL-EI6000M控制器多線接線板，J-EI6046模塊和J-EI6062模塊之間連接四根線，如圖對應相連，注意區分正負極！
◎J-EI6062模塊運行反饋端L和N接泵或風機220V交流運行反饋；EI6062模塊的啟動輸出端NO和COM是無源輸出，接泵或風機的無源啟動控制端子。
◎現在的泵和風機大多為不帶自鎖，通常停止輸出不用接線。

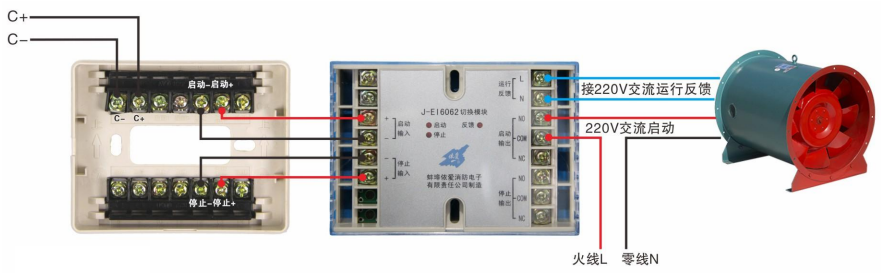

多線模塊控制泵或風機的220V交流啟動接線圖
（適用于6000L、6000M型主機）
◎C+和C-接JB-QBL-EI6000M控制器多線接線板，J-EI6046模塊和J-EI6062模塊之間連接四根線，如圖對應相連，注意區分正負極！
◎J-EI6062模塊運行反饋端L和N接泵或風機220V交流運行反饋。
◎EI6062模塊的啟動輸出端NO和COM可以承受220V交流電壓，如果消防聯動設備的啟動需要220V交流電，則按圖中接線方式進行接線。
◎現在的泵和風機大多為不帶自鎖，通常停止輸出不用接線。
多線模塊控制泵或風機的DC24V啟動接線圖
（適用于6000L、6000M型主機）
◎C+和C-接JB-QBL-EI6000M控制器多線接線板，J-EI6046模塊和J-EI6062模塊之間連接四根線，如圖對應相連，注意區分正負極！
◎J-EI6062模塊運行反饋端L和N接泵或風機的220V交流運行反饋。
◎如果消防聯動設備的啟動需要DC24V直流電，則按上圖中接線方式進行接線。
◎現在的泵和風機大多為不帶自鎖，通常停止輸出不用接線。
