應急照明燈

作者：消防改造安裝時間：2019-06-12 11:23:32 來源：http://www.moqur.top/

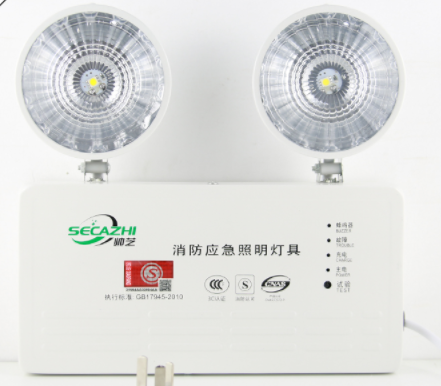

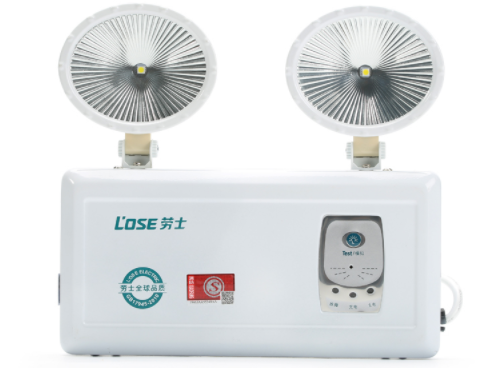

應急照明燈

產品簡介：應急照明燈是在正常照明電源發生故障時，能有效地照明和顯示疏散通道，或能持續照明而不間斷工作的一類燈具。廣泛用于公共場所和不能間斷照明的地方。

商品詳情常見問題(8)在線下單

應急照明燈是在正常照明電源發生故障時，能有效地照明和顯示疏散通道，或能持續照明而不間斷工作的一類燈具。廣泛用于公共場所和不能間斷照明的地方。

應急照明燈具由光源、光源驅動器、整流器、逆變器、電池組、標志燈殼等幾部分組成。平時，36V通過光源驅動器，驅動光源正常照明，同時通過整流器對電池組進行電能補充，即使在下班后關斷照明的情況下，整流器仍然工作在充電狀態，以便使電池組始終處于飽滿的戰備狀態。當遇到緊急情況，市電突然停止時，逆變器將自動啟動逆變電路，把電池組的低壓電能轉換為高壓電能，驅動光源繼續照明。

功能與組成

疏散應急照明燈、標志燈，統稱消防應急照明燈具，是防火安全措施中要求的一種重要產品。平時它要像普通燈具一樣提供照明，當出現緊急情況，如地震、失火或電路故障引起電源突然中斷，所有光源都已停止工作，此時，它必須立即提供可靠的照明，并指示人流疏散的方向和緊急出口的位置，以確保滯留在黑暗中的人們順利地撤離。由此可見，應急照明燈是一種在緊急情況下保持照明和引導疏散的光源。

產品種類

一.消防應急照明燈

適用于：影劇院、商場、賓館、銀行、醫院、公寓、人防工程、地下設施及其它要求不間斷照明的場所。

應急照明燈可按工作狀態和功能進行分類。按工作狀態可分為 3類：①持續式應急燈。不管正常照明電源有否故障，能持續提供照明。②非持續式應急燈。只有當正常照明電源發生故障時才提供照明。③復合應急燈。燈應急照明燈具內裝有兩個以上光源，至少有一個可在正常照明電源發生故障時提供照明。

按功能可分為兩類：

①照明型燈具。在發生事故時，能向走道、出口通道、樓梯和潛在危險區提供必要的照明。

②標志型燈具。能醒目地指示出口及通道方向，燈上有文字和圖示，標志面亮度為7～10cd/m2，文字的筆畫粗度至少19mm，高度至少150mm，觀察距離30m，透光文字與背景有較大的對比。

應急照明燈由光源、電池(或蓄電池)、燈體和電氣部件等組成，采用熒光燈等氣體放電光源的應急燈還包括變換器及其鎮流裝置。

電池的選擇應符合下面規定：使用白熾燈時放電時間不少于20分鐘，使用熒光燈時放電時間不少于30分鐘；安裝體積不能過大的應急燈應使用鎳鎘電池或鉛酸電池，放電時間比較長的可采用大容量開口型電池。電氣部件包括直流和交流的變換器、檢測電路工作性能的切換開關、鎮流部件等。

二.應急照明燈

品牌:通明

型號:ZY8810

應用領域:

適用于：倉庫，纜溝，巷道及特種場合照明/應急照明。

性能特點：

高效節能：采用第四代綠色環保、大功率白光LED固態光源，光效高，使用壽命長達10萬小時，可實現長期免維護；

人性化的產品設計，客戶可按不同的照明場所選擇相適應的工作電壓；

能耗低，耗電量僅為相同光通量白熾燈的20%；

采用寬電壓設計，使用更加方便；

采用LED防眩燈罩使光線更柔和，無眩光，不會引起作業人員眼睛的疲勞，提高工作效率；

良好的電磁兼容不會對電源造成污染；

外殼采用輕質合金材料，耐磨抗腐，防水防塵；

透明件采用進口防彈膠材料，透光率高，抗沖擊性能好，能使燈具在各種惡劣的環境下正常工作；

應急電源采用聚合物鋰電池，安全高效，使用壽命長。

人性化設計：能夠自動/手動切換應急功能。

主要技術參數：

ZY8810

序號	參數名稱	單位	A型	B型	C型
1	額定電壓（AC）	V（AC）	220
2	光源功率	W	12	6	6
3	光通量	lm	560	400	400
4	光源平均使用壽命	h	≥10萬
5	放電時間	h	>10	>10	>6
6	充電時間	h	<7
7	電池壽命	循環次數	≈1000
8	外觀尺寸	mm	180x130x65
9	凈重	kg	2

品質保證：公司先后通過了船級社ISO9001質量管理體系認證，國家燈具質量監督中心，全部產品均獲得國家專利，達到了國際先進水平。產品實行3.5年保用，在3.5年內，產品正常使用下出現任何故障，由本公司負責免費維修（除人為損壞外），3.5年后僅收取材料費。

原理及改進

原理

220V交流電源經C1降壓(R1為泄放電阻)、VD1～VD4整流

應急照明燈

、C2濾波給帶有轉換觸點的電磁繼電器J提供100mA左右的直流電流使其吸合，J－1導通，充電電路經VD5隔離為蓄電池GB充電。LED1、LED2亮，指示正在充電。

市電停電時，J失電J－1回復到照明回路，斷開充電電路。此時可分別接通S1、S2點亮白熾電珠EL1、EL2應急照明。

維修

這款燈的故障多發生在降壓電容C1和蓄電池GB上。C1失效時外殼出現裂痕或燒痕、內部斷路，故障現象為A、B點無輸出電壓?？蛇x用耐壓400V、1.0～2.2μF的滌綸電容代換(降壓電容的容量與輸出電流成正比，當交流輸入電壓為220V時：O.1μF為70mA；1.2μF為82mA；1.5μF為105mA；2.2μF為157mA)。

這款燈的故障率最高的是6V2Ah的密封式蓄電池GB．且大都因電解液干涸而失效，可按《電子報》2007年34期第21版文章介紹的六法修復，效果較理想。

改進

1．照明：將6V0.5A白熾電珠EL改為φ5mm白光高亮度發光二極管LED，原電路的兩只EL在GB充足電的情況下可連續工作2小時，用串聯的兩只LED代替一只EL時耗電為20μA～30μA之間，可大幅度延長照明時間。

2．穩壓與限流：圖l中AB點電壓在不接充電電路的情況下空載電壓為30V，而且無論GB充滿與否，其充電電流均在100mA左右，從而影響GB的壽命。

解決方法

一是穩壓，加裝一只8V1w的穩壓二極管VS穩定A、B間電壓；

二是限流，用拆下的兩只EL(并聯)同100Ω/2W電位器RP串聯，代替VD5使充電電流手動可調。

此時的EL亮度隨充電電流變化而變，起到了充電指示的作用。

合格因素

消防應急照明燈充放電試驗合格。該項目不合格會影響電池循環使用壽命和電池容量，甚至有可能導致電池腐蝕或爆炸等。消防應急燈具用于火災時人員疏散和滅火的必備設施，如過放電和過充電保護電路不合格，則容易造成隱患。原因是部分生產企業為了降低成本,減少電子元器件和線路板的用量,在消防應急燈具內部簡化甚至不設置過放和過充保護電路。

主要部件性能合格。熔斷器安裝在電路中，是保證電路安全運行的電器元件。當電路發生故障或異常時，伴隨著電流不斷升高，有可能損壞電路中的某些電子原件，也有可能燒毀電路甚至造成火災。若消防應急燈具電路中正確地安置了熔斷器，熔斷器就會在電流異常升高到一定條件下，熔斷切斷電流，從而起到保護電路安全運行的作用。熔斷器的電流值標示清晰可以避免使用者換錯熔斷器，造成不必要的損害。

耐壓試驗合格。耐壓試驗是消防應急燈具的一個重要的安全指標，這一項如果不合格，有可能會造成觸電危險，危及人身安全。不合格的原因是由于爬電距離不夠和部分產品設計不合理而導致耐壓試驗時擊穿。一旦一次電路和二次電路間被擊穿，則意味著一次電路的電壓（220V）將通過擊穿點而到達二次電路，從而可能發生觸電或電池爆炸起火等現象。

日常維護知識

消防應急燈可解決臨時停電問題，因此在城鄉的許多家庭中都有應急燈，以備停電時使用。當然，由于各種原因，應急燈在使用中不可避免地會出現故障。本文以一款11W國產應急燈為例，分析應急燈常見故障及維修方法，僅供參考。詳情還可以閱讀：怎么辨別真假應急燈？

一、工作原理簡介

該應急燈電路原理如圖1所示。電源變壓器T1、整流二極管VD1~VD4、C1、 R1、VD5、VD6組成充電、供電指示電路:VT.T2、R2、 C2、VD7、R3、C3等組成LC自激振蕩電路;SA1用于接通振蕩電路的供電:C4為濾波電容。

市電供電正常時，220V交流電壓經T1降壓、VD1~VD4整流及C1濾波后，得到約14V直流電壓，經隔離二極管VD6給12V蓄電池充電。同時，指示燈VD5點亮，指示市電供電正常。

市電停電后，指示燈VD5熄滅。若在白天不需照明時，則不必閉合SA1，振蕩電路將不工作，應急燈不亮;而在夜晚需照明時，可合上SA1，振蕩電路起振，應急燈點亮。

二、故障維修

1.接通開關SA1后應急燈不亮

斷開SA1，用萬用表直流1A檔(若無此檔，也可用500mA檔速測)并在SA1兩端，正常時電流應在500-V 600mA左右。注意，此時開關SA2應在“點燃”位置。若電流正常，說明SA1損壞，需更換:若無電流，應重點檢查T2的繞組L4, L5，可用萬用表歐姆檔測量判斷:最后再焊下VT測其性能是否良好，需更換時可用β值在120以上的中功率管。若仍無電流，再用萬用表分別檢查電阻R2、 R3是否變值或斷路，VD7. C2是否短路。經上述檢修處理后，接通開關SA1，燈管應能正常點亮。詳情還可以看看：消防應急照明燈的功能及相關常識！

2.市電供電正常但指示燈不亮

此故障多為發光二極管損壞所致，可焊下VD5用萬用表判斷其是否完好。限流電阻R1阻值變大或開路也會導致VD5不亮。

3.市電停電時，指示燈仍亮

該故障是VD6反向特性變差或擊穿所致。只要更換一只IN4004整流二極管，故障即可排除.

4.停電后燈管正常工作片刻即亮度下降

這表明蓄電池可能有故障。由于該電路無防止蓄電池過放電的保護措施，若市電停電時間過長，蓄電池過放電至端電壓10V時，未能斷開SA1，將使蓄電池過放電而導致其極板過早損壞。

解決蓄電池過放電的辦法最好是設置保護電路，如圖2所示。該電路較簡單，在應急照明過程中，當蓄電池放電至端電壓低于lOV時，VD截止，繼電器KA釋放，切斷蓄電池負載回路，避免過放電而縮短其使用壽命。KA可選用國產JRX-13F型高靈敏度繼電器，其吸合電流為8mA，吸合電壓為6V。穩壓二極管穩壓值為5V.

5.燈管點燃電路故障

該應急燈電路中開關SA2的作用是:當SA1閉合，SA2置于“啟動”位置時，振蕩變壓器T2繞組L1上的電壓通過SA2和電源地(蓄電池)加到燈管一端的燈絲上，而繞組L3上的電壓加在燈管另一端的燈絲上，經過約三秒的預熱后，開關SA2撥到“點燃”位置，此時，繞組L2上感應的高頻脈沖電壓加在燈管兩端，燈管被點亮。

根據上述工作原理，在檢修燈管點燃方面的故障時，首先應檢查開關SA2的接觸是否良好，然后再檢查燈管的燈絲是否完好，可用萬用表RX1檔測其阻值。由于該應急燈的燈管燈絲均有預熱且有電容C3改善電壓波形，一般較少出現燈管一端發黑的現象。
